S1-100S
-
S1-100S
-
S2-70S
理研機器
144件の型式

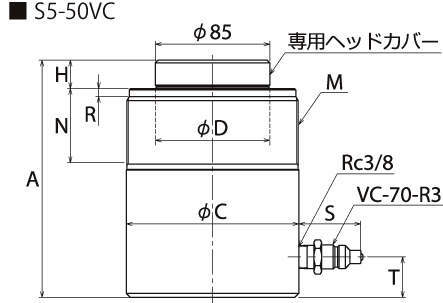

型式 |
付属 カップラ |
最大出力 (kN) |
受圧面積 (cm2) |
ストローク (mm) |
最小全長 A |
シリンダ内径 φ |
シリンダ外径 φC |
ピストン径 φD |
ピストンねじ径 E |
ピストンねじ長 G |
ピストン突出長 H |
カラーねじ径 M |
カラーねじ長 N |
ベースねじ径 P |
ベースねじ深さ Q |
ねじにがし長さ R |
カップラ突出長 S |
カップラ位置 T |
必要油量 (cm3) |
概略質量 (kg) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
S04-150VC | VC-70-R3 | 40 | 6.42 | 150 | 288 | 28.6 | 39 | 25 | 3/4-14NPT | 24 | 29 | 1 1/2-16NS | 28 | 3/4-14NPT | - | 3 | 約40 | 40 | 97 | 2.1 |
S04-150S | S-1R | 40 | 6.42 | 150 | 288 | 28.6 | 39 | 25 | 3/4-14NPT | 24 | 29 | 1 1/2-16NS | 28 | 3/4-14NPT | - | 3 | 約47 | 40 | 97 | 2.1 |
S04-150T | ROC-13R | 40 | 6.42 | 150 | 288 | 28.6 | 39 | 25 | 3/4-14NPT | 24 | 29 | 1 1/2-16NS | 28 | 3/4-14NPT | - | 3 | 約43 | 40 | 97 | 2.1 |
S04-150-NC | カップラ無し | 40 | 6.42 | 150 | 288 | 28.6 | 39 | 25 | 3/4-14NPT | 24 | 29 | 1 1/2-16NS | 28 | 3/4-14NPT | - | 3 | - | 40 | 97 | 2.1 |
S1-12VC | VC-70-R3 | 100 | 14.52 | 12 | 81 | 43 | 57 | 28 | - | - | 11 | 2 1/4-14NS | 27 | - | - | 6 | 約46 | 21 | 18 | 1.5 |
S1-12S | S-1R | 100 | 14.52 | 12 | 81 | 43 | 57 | 28 | - | - | 11 | 2 1/4-14NS | 27 | - | - | 6 | 約53 | 21 | 18 | 1.5 |
S1-12T | ROC-13R | 100 | 14.52 | 12 | 81 | 43 | 57 | 28 | - | - | 11 | 2 1/4-14NS | 27 | - | - | 6 | 約49 | 21 | 18 | 1.5 |
S1-12-NC | カップラ無し | 100 | 14.52 | 12 | 81 | 43 | 57 | 28 | - | - | 11 | 2 1/4-14NS | 27 | - | - | 6 | - | 21 | 18 | 1.5 |
S1-35VC | VC-70-R3 | 100 | 14.52 | 35 | 136 | 43 | 57 | 28 | - | - | 10 | 2 1/4-14NS | 30 | - | - | 6 | 約46 | 25 | 51 | 2.3 |
S1-35S | S-1R | 100 | 14.52 | 35 | 136 | 43 | 57 | 28 | - | - | 10 | 2 1/4-14NS | 30 | - | - | 6 | 約53 | 25 | 51 | 2.3 |
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
S04-150VC | S04-150VC | P | 59,400 | - | - |
S04-150S | S04-150S | P | 59,400 | - | 在庫品 |
S04-150T | S04-150T | P | 60,960 | - | 3日間 |
S04-150-NC | S04-150-NC | P | 59,400 | - | 3日間 |
S1-12VC | S1-12VC | P | 35,400 | - | - |
S1-12S | S1-12S | P | 35,400 | - | 在庫品 |
S1-12T | S1-12T | P | 36,960 | - | 3日間 |
S1-12-NC | S1-12-NC | P | 35,400 | - | 3日間 |
S1-35VC | S1-35VC | P | 39,500 | - | - |
S1-35S | S1-35S | P | 39,500 | - | 在庫品 |
