D3.5-100S
-
D3.5-100S
-
D5-50S
-
D10-50S
-
D5-50VC・100VC・150VC
-
D5-300VC・500VC
・ピストンメッキ付き
理研機器
D3.5-100S
D3.5-100S
D5-50S
D10-50S
D5-50VC・100VC・150VC
D5-300VC・500VC
・ピストンメッキ付き
119件の型式

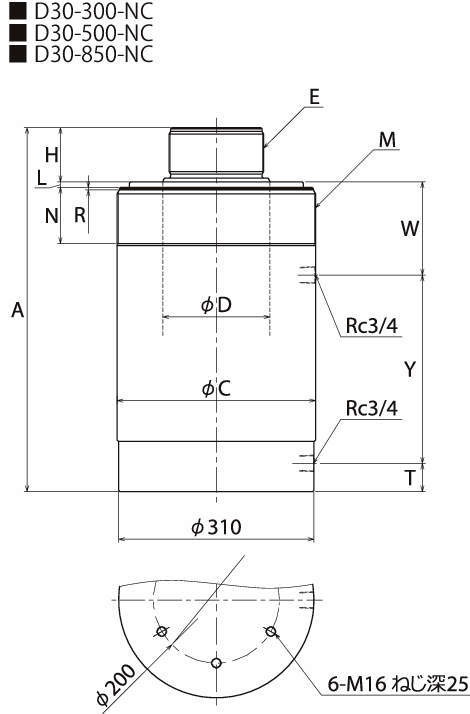

型式 |
付属 カップラ |
ストローク (mm) |
最小全長 A |
シリンダ外径 φC |
ピストン径 φD |
ピストンねじ径 E |
ピストン突出長 H |
キャップねじ径 J |
キャップねじ長 K |
ピストン受長 L |
カラーねじ径 M |
カラーねじ長 N |
ベースねじ径 P |
ベースねじ深さ Q |
ねじにがし長さ R |
カップラ突出長 S(押側)V(引側) |
押側カップラ突出長 S |
押側カップラ位置 T |
押側ボス長 U |
引側カップラ突出長V |
引側カップラ位置 W |
引側ボス長 X |
ポート間位置 Y |
カップラ接続口径 |
必要油量 (cm3) |
概略質量 (kg) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
D1-50VC | VC-70-R3 | 50 | 231 | 58 | 30 | M28×2 | 37 | 1 1/4-11.5NPT | 30 | 9 | 2 1/4-14NS | 25 | 1 1/4-11.5NPT | 25 | 5 | 約46 | - | 40 | - | - | 57 | 20 | 97 | RC3/8 | 73 | 3.3 |
D1-50S | S-1R | 50 | 231 | 58 | 30 | M28×2 | 37 | 1 1/4-11.5NPT | 30 | 9 | 2 1/4-14NS | 25 | 1 1/4-11.5NPT | 25 | 5 | 約53 | - | 40 | - | - | 57 | 20 | 97 | RC3/8 | 73 | 3.3 |
D1-50T | ROC-13R | 50 | 231 | 58 | 30 | M28×2 | 37 | 1 1/4-11.5NPT | 30 | 9 | 2 1/4-14NS | 25 | 1 1/4-11.5NPT | 25 | 5 | 約49 | - | 40 | - | - | 57 | 20 | 97 | RC3/8 | 73 | 3.3 |
D1-50-NC | カップラ無し | 50 | 231 | 58 | 30 | M28×2 | 37 | 1 1/4-11.5NPT | 30 | 9 | 2 1/4-14NS | 25 | 1 1/4-11.5NPT | 25 | 5 | - | - | 40 | - | - | 57 | 20 | 97 | RC3/8 | 73 | 3.3 |
D1-100VC | VC-70-R3 | 100 | 281 | 58 | 30 | M28×2 | 37 | 1 1/4-11.5NPT | 30 | 9 | 2 1/4-14NS | 25 | 1 1/4-11.5NPT | 25 | 5 | 約46 | - | 40 | - | - | 57 | 20 | 147 | RC3/8 | 146 | 4.5 |
D1-100S | S-1R | 100 | 281 | 58 | 30 | M28×2 | 37 | 1 1/4-11.5NPT | 30 | 9 | 2 1/4-14NS | 25 | 1 1/4-11.5NPT | 25 | 5 | 約53 | - | 40 | - | - | 57 | 20 | 147 | RC3/8 | 146 | 4.5 |
D1-100T | ROC-13R | 100 | 281 | 58 | 30 | M28×2 | 37 | 1 1/4-11.5NPT | 30 | 9 | 2 1/4-14NS | 25 | 1 1/4-11.5NPT | 25 | 5 | 約49 | - | 40 | - | - | 57 | 20 | 147 | RC3/8 | 146 | 4.5 |
D1-100-NC | カップラ無し | 100 | 281 | 58 | 30 | M28×2 | 37 | 1 1/4-11.5NPT | 30 | 9 | 2 1/4-14NS | 25 | 1 1/4-11.5NPT | 25 | 5 | - | - | 40 | - | - | 57 | 20 | 147 | RC3/8 | 146 | 4.5 |
D1-150VC | VC-70-R3 | 150 | 330 | 58 | 30 | M28×2 | 37 | 1 1/4-11.5NPT | 30 | 9 | 2 1/4-14NS | 25 | 1 1/4-11.5NPT | 25 | 5 | 約46 | - | 40 | - | - | 57 | 20 | 196 | RC3/8 | 218 | 5.3 |
D1-150S | S-1R | 150 | 330 | 58 | 30 | M28×2 | 37 | 1 1/4-11.5NPT | 30 | 9 | 2 1/4-14NS | 25 | 1 1/4-11.5NPT | 25 | 5 | 約53 | - | 40 | - | - | 57 | 20 | 196 | RC3/8 | 218 | 5.3 |
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
D1-50VC | D1-50VC | P | 57,600 | - | - |
D1-50S | D1-50S | P | 57,600 | - | 在庫品 |
D1-50T | D1-50T | P | 60,720 | - | 3日間 |
D1-50-NC | D1-50-NC | P | 57,600 | - | 3日間 |
D1-100VC | D1-100VC | P | 65,200 | - | - |
D1-100S | D1-100S | P | 65,200 | - | 在庫品 |
D1-100T | D1-100T | P | 68,320 | - | 3日間 |
D1-100-NC | D1-100-NC | P | 65,200 | - | 3日間 |
D1-150VC | D1-150VC | P | 70,800 | - | - |
D1-150S | D1-150S | P | 70,800 | - | 在庫品 |
