油圧シリンダ（70MPa）｜単動シリンダジャッキアップ用軽量アルミシリンダ SJシリーズ

SJ2-50ALVC

SJ2-50ALVC
SJ2-50VC

200～1000kN

・超高耐力アルミ材を使用している為、標準シリンダの約1/2の質量です。
・全体を特殊表z面処理しており、耐磨耗性に優れています。
・ピストン面、ベース面共全面で荷重を受けてください。
・やむを得ず偏芯荷重がかかる場合には専用球面キャップ（オプション）をご使用ください。

: #油圧シリンダ

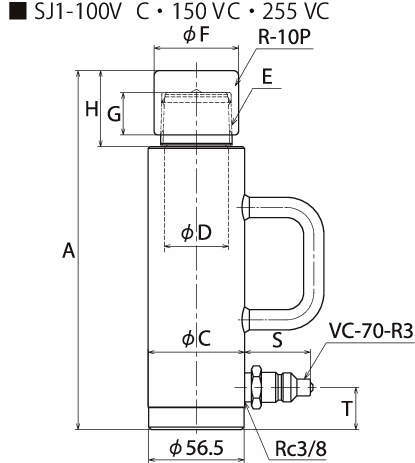

寸法図
カタログ・チラシ

詳細仕様

前へ

次へ

60件中 11-20件
表示件数

仕様
価格・納期

60件の型式

型式	付属カップラ	ストローク (mm)	最小全長 A	シリンダ外径 φC	ピストン径 φD	キャップ外径 φF	ベース径 φP	ベース高 Q	ピストンねじ径 E	ヘッドカバー径 φF	ピストンねじ長 G	ピストン突出長 H	カップラ突出長 S	カップラ位置 T	付属キャップ	必要油量 (cm3)	概略質量 (kg)


SJ2-150ALT	ROC-13R	150	290	98	53	58	92	10	-	-	-	17	約49	22	-	432	6.9
SJ2-150AL-NC	カップラ無し	150	290	98	53	58	92	10	-	-	-	17	-	22	-	432	6.9
SJ5-50ALVC	VC-70-R3	50	188	134	80	88	126	13	-	-	-	20	約46	22	-	358	9.3
SJ5-50ALS	S-1R	50	188	134	80	88	126	13	-	-	-	20	約53	22	-	358	9.3
SJ5-50ALT	ROC-13R	50	188	134	80	88	126	13	-	-	-	20	約49	22	-	358	9.3
SJ5-50AL-NC	カップラ無し	50	188	134	80	88	126	13	-	-	-	20	-	22	-	358	9.3
SJ5-100ALVC	VC-70-R3	100	248	134	80	88	126	13	-	-	-	20	約46	22	-	717	11.5
SJ5-100ALS	S-1R	100	248	134	80	88	126	13	-	-	-	20	約53	22	-	717	11.5
SJ5-100ALT	ROC-13R	100	248	134	80	88	126	13	-	-	-	20	約49	22	-	717	11.5
SJ5-100AL-NC	カップラ無し	100	248	134	80	88	126	13	-	-	-	20	-	22	-	717	11.5

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
SJ2-150ALT	SJ2-150ALT	P	207,560	-	-
SJ2-150AL-NC	SJ2-150AL-NC	P	206,000	-	-
SJ5-50ALVC	SJ5-50ALVC	P	266,000	-	-
SJ5-50ALS	SJ5-50ALS	P	266,000	-	-
SJ5-50ALT	SJ5-50ALT	P	267,560	-	-
SJ5-50AL-NC	SJ5-50AL-NC	P	266,000	-	-
SJ5-100ALVC	SJ5-100ALVC	P	322,000	-	-
SJ5-100ALS	SJ5-100ALS	P	322,000	-	-
SJ5-100ALT	SJ5-100ALT	P	323,560	-	-
SJ5-100AL-NC	SJ5-100AL-NC	P	322,000	-	-
