油圧シリンダ（70MPa）｜単動シリンダジャッキアップ用安全ナット付シリンダ SNシリーズ

SN1-200VC

SN1-200VC

100～1000kN

・ジャッキアップ後安全ナットを締めることにより、安全ナットで荷重を受けることができます。
・各シリンダとも、ピストン先端にキャップが付属します。

: #油圧シリンダ

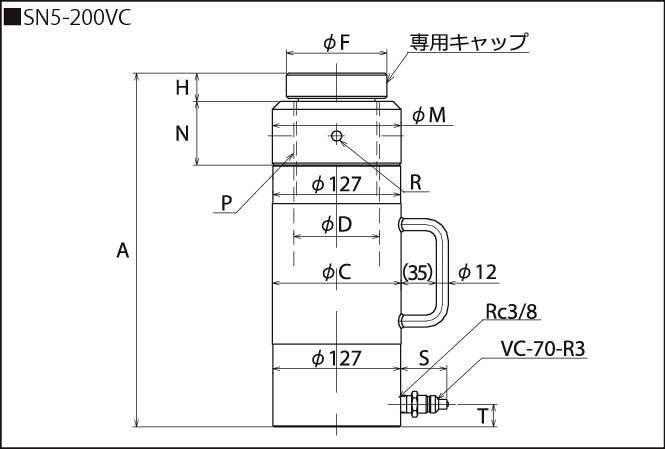

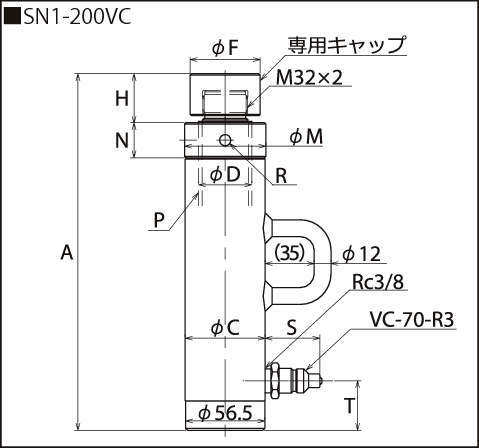

寸法図
カタログ・チラシ

詳細仕様

前へ

次へ

16件中 11-16件
表示件数

仕様
価格・納期

16件の型式

型式	付属カップラ	ストローク (mm)	最小全長 A	シリンダ外径 φC	ピストン径 φD	ヘッドカバー径 φF	ピストン突出長 H	安全ナット径 φM	安全ナット高 N	安全ナット穴径 R	角ねじサイズ P	カップラ突出長 S	カップラ位置 T	付属キャップ	必要油量 (cm3)	概略質量 (kg)


SN5-200T	ROC-13R	200	410	128	85	100	28	128	45	4- φ10	85×8	約49	35	専用キャップ	1433	33.5
SN5-200-NC	カップラ無し	200	410	128	85	100	28	128	45	4- φ10	85×8	-	35	専用キャップ	1433	33.5
SN10-200VC	VC-70-R3	200	485	173	115	125	33	167	70	4- φ10	115×10	約46	32	専用キャップ	2931	72.0
SN10-200S	S-1R	200	485	173	115	125	33	167	70	4- φ10	115×10	約53	32	専用キャップ	2931	72.0
SN10-200T	ROC-13R	200	485	173	115	125	33	167	70	4- φ10	115×10	約49	32	専用キャップ	2931	72.0
SN10-200-NC	カップラ無し	200	485	173	115	125	33	167	70	4- φ10	115×10	-	32	専用キャップ	2931	72.0

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
SN5-200T	SN5-200T	P	502,560	-	3日間
SN5-200-NC	SN5-200-NC	P	501,000	-	3日間
SN10-200VC	SN10-200VC	P	828,000	-	-
SN10-200S	SN10-200S	P	828,000	-	-
SN10-200T	SN10-200T	P	829,560	-	-
SN10-200-NC	SN10-200-NC	P	828,000	-	-
