ステンレスピン
ステンレスピン
プラピン
・世界標準形状。多様な用途で使用可能です。
・多様なプレート幅をラインナップ。様々な大きさの搬送物に対応可能です。
・プラピンタイプは、オール樹脂のため、軽量で取扱が容易です。また、水潤滑下では、ステンレスピン仕様より長寿命が期待できます。

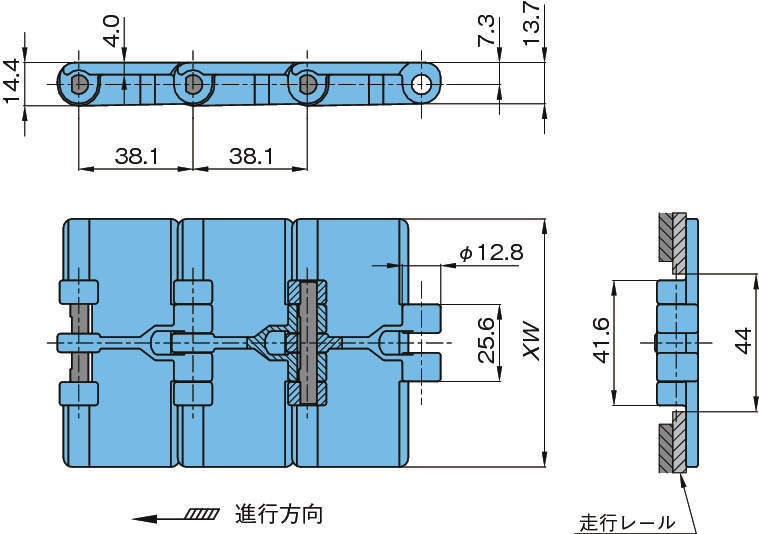

| タイプ | 直線搬送用 |
|---|---|
| チェーンピッチ | 38.1mm |
| 適用スプロケット | TTP形チェーン用スプロケット |
60件の型式
| 型式 | タイプ | 仕様 | 色 | ピン仕様 |
トッププレート幅 XW (mm) |
チェーン ピッチ (mm) |
許容張力 (kN) |
許容速度(m/min) |
使用 温度範囲 (℃) |
概略質量 (kg/m) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 潤滑有 | 潤滑なし | ||||||||||
| TTP826P-LFW | リンク | 低摩擦・耐摩耗 | ホワイト | プラピン | 82.6 | 38.1 | 0.83 | 100 | 50 | -20～(60)80 | 0.65 |
| TTP826P-LFB | リンク | 低摩擦・耐摩耗 | ブラウン | プラピン | 82.6 | 38.1 | 0.83 | 100 | 50 | -20～(60)80 | 0.65 |
| TTP826P-LFG | リンク | 低摩擦・耐摩耗 | グリーン | プラピン | 82.6 | 38.1 | 0.83 | 100 | 50 | -20～(60)80 | 0.65 |
| TTP1143P-LFW | リンク | 低摩擦・耐摩耗 | ホワイト | プラピン | 114.3 | 38.1 | 0.83 | 100 | 50 | -20～(60)80 | 0.8 |
| TTP1143P-LFB | リンク | 低摩擦・耐摩耗 | ブラウン | プラピン | 114.3 | 38.1 | 0.83 | 100 | 50 | -20～(60)80 | 0.8 |
| TTP1143P-LFG | リンク | 低摩擦・耐摩耗 | グリーン | プラピン | 114.3 | 38.1 | 0.83 | 100 | 50 | -20～(60)80 | 0.8 |
| TTP1905P-LFW | リンク | 低摩擦・耐摩耗 | ホワイト | プラピン | 190.5 | 38.1 | 0.83 | 100 | 50 | -20～(60)80 | 1.2 |
| TTP1905P-LFB | リンク | 低摩擦・耐摩耗 | ブラウン | プラピン | 190.5 | 38.1 | 0.83 | 100 | 50 | -20～(60)80 | 1.2 |
| TTP1905P-LFG | リンク | 低摩擦・耐摩耗 | グリーン | プラピン | 190.5 | 38.1 | 0.83 | 100 | 50 | -20～(60)80 | 1.2 |
| TTP826P-ALF-L | リンク | 超低摩擦･耐摩耗 | ライトブルー | プラピン | 82.6 | 38.1 | 0.83 | 100 | 50 | -20～(60)80 | 0.65 |
・使用温度範囲の（60）は、ウエット条件の場合です。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TTP826P-LFW | TTP826P-LFW-L | L | 324 | - | 在庫品 |
| TTP826P-LFB | TTP826P-LFB-L | L | 288 | - | 在庫品 |
| TTP826P-LFG | TTP826P-LFG-L | L | 288 | - | 在庫品 |
| TTP1143P-LFW | TTP1143P-LFW-L | L | 434 | - | 15日間 |
| TTP1143P-LFB | TTP1143P-LFB-L | L | 390 | - | 在庫品 |
| TTP1143P-LFG | TTP1143P-LFG-L | L | 390 | - | 在庫品 |
| TTP1905P-LFW | TTP1905P-LFW-L | L | 544 | - | 30日間 |
| TTP1905P-LFB | TTP1905P-LFB-L | L | 544 | - | 在庫品 |
| TTP1905P-LFG | TTP1905P-LFG-L | L | 544 | - | 在庫品 |
| TTP826P-ALF-L | TTP826P-ALF-L | L | 318 | - | 在庫品 |
