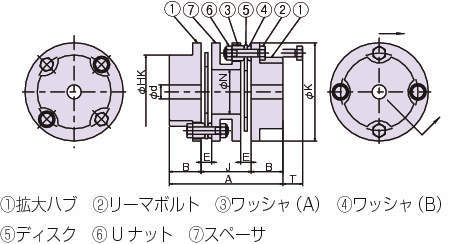

2組のディスクセットを持ち、偏角、平行偏心、軸方向変位を吸収できます。
椿本チエイン
エクトフレックスカップリング NEFシリーズ（スペーサタイプ）
詳細仕様
611件の型式
-
標準バブ×標準ハブ
-
拡大ハブ×拡大ハブ
-
延長ハブ×延長ハブ
| 型式 | サイズ | ハブ[1] | ハブ[2] |
許容 トルク (N・ｍ) |
最高 回転速度 (r/min) |
A (mm) |
AL (mm) |
B (mm) |
BL (mm) |
E (mm) |
H (mm) |
HK (mm) |
J (mm) |
K (mm) |
N (mm) |
許容ミスアライメント |
ねじり 剛性 (N・m/rad) |
軸方向 バネ定数 (N/mm) |
慣性 モーメント (kg/m2) |
GD2 (kgf・cm2) |
質量 (kg) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 軸穴径(mm) | 下穴径 d (mm) | 軸穴径(mm) | タイプ | 軸穴径(mm) | 下穴径 d (mm) | 軸穴径(mm) | 角度誤差 (deg) | 平行誤差 (mm) | 軸方向変位 (mm) | |||||||||||||||||||
| 軸穴 | 最大 | 軸穴 | 最大 | ||||||||||||||||||||||||||
| NEF02W-KH25JD2×KH25JD2 | NEF02W | 拡大ハブ | 25 | - | - | 拡大ハブ | 25 | - | - | 19.6 | 20000 | 63 | - | 20 | - | 4.9 | - | 45 | 23 | 57 | 24 | 2 | 0.3 | ±1.6 | 1.00×10^4 | 34.3 | - | - | - |
| NEF04W-NR×NR | NEF04W | 標準ハブ | - | 8 | 23 | 標準ハブ | - | 8 | 23 | 39.2 | 20000 | 86.8 | - | 25.4 | - | 6.1 | 34 | - | 36 | 67.5 | 25 | 2 | 0.5 | ±1.6 | 1.18×10^4 | 20.6 | 5.3×10^-4 | 21.4 | 1.1 |
| NEF04W-NR×NH10JD2 | NEF04W | 標準ハブ | - | 8 | 23 | 標準ハブ | 10 | - | - | 39.2 | 20000 | 86.8 | - | 25.4 | - | 6.1 | 34 | - | 36 | 67.5 | 25 | 2 | 0.5 | ±1.6 | 1.18×10^4 | 20.6 | 5.3×10^-4 | 21.4 | 1.1 |
| NEF04W-NR×NH11JD2 | NEF04W | 標準ハブ | - | 8 | 23 | 標準ハブ | 11 | - | - | 39.2 | 20000 | 86.8 | - | 25.4 | - | 6.1 | 34 | - | 36 | 67.5 | 25 | 2 | 0.5 | ±1.6 | 1.18×10^4 | 20.6 | 5.3×10^-4 | 21.4 | 1.1 |
| NEF04W-NR×NH12JD2 | NEF04W | 標準ハブ | - | 8 | 23 | 標準ハブ | 12 | - | - | 39.2 | 20000 | 86.8 | - | 25.4 | - | 6.1 | 34 | - | 36 | 67.5 | 25 | 2 | 0.5 | ±1.6 | 1.18×10^4 | 20.6 | 5.3×10^-4 | 21.4 | 1.1 |
| NEF04W-NR×NH14JD2 | NEF04W | 標準ハブ | - | 8 | 23 | 標準ハブ | 14 | - | - | 39.2 | 20000 | 86.8 | - | 25.4 | - | 6.1 | 34 | - | 36 | 67.5 | 25 | 2 | 0.5 | ±1.6 | 1.18×10^4 | 20.6 | 5.3×10^-4 | 21.4 | 1.1 |
| NEF04W-NR×NH15JD2 | NEF04W | 標準ハブ | - | 8 | 23 | 標準ハブ | 15 | - | - | 39.2 | 20000 | 86.8 | - | 25.4 | - | 6.1 | 34 | - | 36 | 67.5 | 25 | 2 | 0.5 | ±1.6 | 1.18×10^4 | 20.6 | 5.3×10^-4 | 21.4 | 1.1 |
| NEF04W-NR×NH16JD2 | NEF04W | 標準ハブ | - | 8 | 23 | 標準ハブ | 16 | - | - | 39.2 | 20000 | 86.8 | - | 25.4 | - | 6.1 | 34 | - | 36 | 67.5 | 25 | 2 | 0.5 | ±1.6 | 1.18×10^4 | 20.6 | 5.3×10^-4 | 21.4 | 1.1 |
| NEF04W-NR×NH17JD2 | NEF04W | 標準ハブ | - | 8 | 23 | 標準ハブ | 17 | - | - | 39.2 | 20000 | 86.8 | - | 25.4 | - | 6.1 | 34 | - | 36 | 67.5 | 25 | 2 | 0.5 | ±1.6 | 1.18×10^4 | 20.6 | 5.3×10^-4 | 21.4 | 1.1 |
| NEF04W-NR×NH18JD2 | NEF04W | 標準ハブ | - | 8 | 23 | 標準ハブ | 18 | - | - | 39.2 | 20000 | 86.8 | - | 25.4 | - | 6.1 | 34 | - | 36 | 67.5 | 25 | 2 | 0.5 | ±1.6 | 1.18×10^4 | 20.6 | 5.3×10^-4 | 21.4 | 1.1 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| NEF02W-KH25JD2×KH25JD2 | NEF02W-KH25JD2-KH25JD2 | P | 30,767 | 在庫品 | - |
| NEF04W-NR×NR | NEF04W-NR-NR | P | 22,833 | 在庫品 | 在庫品 |
| NEF04W-NR×NH10JD2 | NEF04W-NR-NH10JD2 | P | 25,016 | 在庫品 | - |
| NEF04W-NR×NH11JD2 | NEF04W-NR-NH11JD2 | P | 25,016 | 在庫品 | - |
| NEF04W-NR×NH12JD2 | NEF04W-NR-NH12JD2 | P | 25,016 | - | - |
| NEF04W-NR×NH14JD2 | NEF04W-NR-NH14JD2 | P | 25,016 | 在庫品 | - |
| NEF04W-NR×NH15JD2 | NEF04W-NR-NH15JD2 | P | 25,016 | 在庫品 | - |
| NEF04W-NR×NH16JD2 | NEF04W-NR-NH16JD2 | P | 25,016 | 在庫品 | - |
| NEF04W-NR×NH17JD2 | NEF04W-NR-NH17JD2 | P | 25,016 | 在庫品 | - |
| NEF04W-NR×NH18JD2 | NEF04W-NR-NH18JD2 | P | 25,016 | 在庫品 | - |
