・カムと内外輪が非接触となるため、長寿命が期待できます。
・高速回転・低速かみ合い、及び逆転防止用です。
椿本チエイン
カムクラッチ BRシリーズ(オープンタイプ)

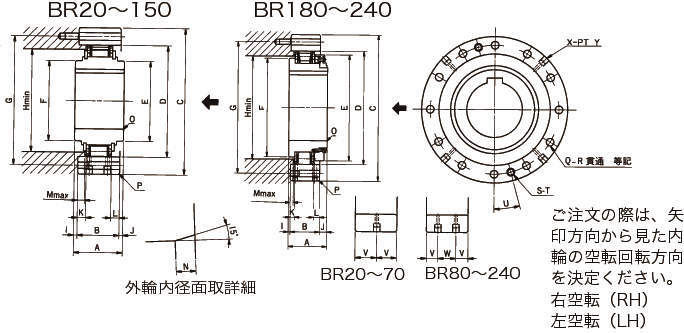

詳細仕様
36件の型式
| 型式 |
空転 回転方向 |
軸穴(mm) |
内輪幅 A (mm) |
外輪幅 B (mm) |
外径 Ch7 (mm) |
外輪内径 DH7 (mm) |
E (mm) |
F (mm) |
取付用キリ穴(mm) |
ヌキタップ S-T (mm) |
Hmin (mm) |
I (mm) |
J (mm) |
K (mm) |
L (mm) |
Mmax (mm) |
面取り(mm) |
U (mm) |
給油プラグ (mm) |
許容最大 トルク (N・m) |
内輪空転 回転速度 (r/min) |
最高 かみ合い 回転速度 (r/min) |
慣性モーメント GD2 (kg・m2) |
質量 (kg) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 径 H7 | キー溝 | 面取り O | PCD G | Q-R | N | P | V | W | X-PT Y | MIN | MAX | ||||||||||||||||||||
| BR130-LH | 左回転 | 130 | 32×7.4 | 2.0 | 90 | 80 | 310 | 240 | 173 | 173 | 278 | 12-17.5 | 2-M16 | 210 | 5 | 5 | 13.7 | 13.7 | 12.0 | 4.5 | 2.0 | 15.0 | 20 | - | 4-PT1/4 | 20384 | 420 | 2400 | 180 | 0.109 | 31.0 |
| BR150-LH | 左回転 | 150 | 36×8.4 | 2.0 | 90 | 80 | 400 | 310 | 243 | 243 | 360 | 12-17.5 | 2-M16 | 280 | 5 | 5 | 13.7 | 13.7 | 12.0 | 4.5 | 3.0 | 15.0 | 20 | - | 4-PT1/4 | 33908 | 370 | 1300 | 160 | 0.365 | 58.0 |
| BR180-LH | 左回転 | 180 | 45×10.4 | 2.0 | 105 | 80 | 400 | 310 | 290 | 270 | 360 | 12-17.5 | 2-M16 | 280 | 5 | 20 | 11.5 | 15.9 | 14.0 | 4.5 | 3.0 | 15.0 | 20 | - | 4-PT1/4 | 33908 | 370 | 3500 | 160 | 0.435 | 60.0 |
| BR190-LH | 左回転 | 190 | 45×10.4 | 2.0 | 105 | 80 | 420 | 330 | 310 | 286 | 380 | 16-17.5 | 2-M16 | 300 | 5 | 20 | 12.5 | 8.9 | 7.0 | 4.5 | 3.0 | 11.25 | 20 | - | 4-PT1/4 | 41160 | 340 | 3000 | 140 | 0.563 | 65.0 |
| BR220-LH | 左回転 | 220 | 50×11.4 | 2.0 | 105 | 80 | 460 | 360 | 340 | 320 | 410 | 18-17.5 | 2-M16 | 330 | 5 | 20 | 12.5 | 10.9 | 9.0 | 4.5 | 3.0 | 10.0 | 20 | - | 4-PT1/4 | 51058 | 330 | 3000 | 140 | 0.789 | 76.0 |
| BR240-LH | 左回転 | 240 | 56×12.4 | 2.0 | 105 | 80 | 490 | 390 | 370 | 350 | 440 | 18-17.5 | 2-M16 | 360 | 5 | 20 | 12.5 | 10.9 | 9.0 | 4.5 | 3.0 | 10.0 | 20 | - | 4-PT1/4 | 62034 | 310 | 3000 | 130 | 1.05 | 84.0 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| BR130-LH | BR130-LH | P | 1,212,571 | - | - |
| BR150-LH | BR150-LH | P | 1,454,667 | - | - |
| BR180-LH | BR180-LH | P | 1,626,667 | - | - |
| BR190-LH | BR190-LH | P | 1,983,619 | - | - |
| BR220-LH | BR220-LH | P | 2,142,476 | - | - |
| BR240-LH | BR240-LH | P | 3,240,190 | - | - |
