AD-N
AD-N
AD-N-KP
大容量用締結具です
・ASシリーズの約1.5倍～3倍以上の伝達トルク容量があります。
ASシリーズと同一の内外径です
・ASシリーズと内外径寸法が同一となっています。
センタリング機能があります
・ボス取付時の同軸度が優れ、心出し用のガイドが不要ですのでボス穴はストレートで使用でき、面倒な加工は不要です。
一体形
・テーパーリングはアウタリングおよびインナリングに完全に組み込まれていますので、脱落の心配がなく取扱いが容易です。
| 仕様 | AD-N：標準仕様 AD-N-KP：無電解ニッケルメッキ仕様 |
|---|---|
| 適用軸公差 | h8 |
| 適用ボス穴公差 | H8 |
| 適用表面粗さ | 12S以下 |
46件の型式

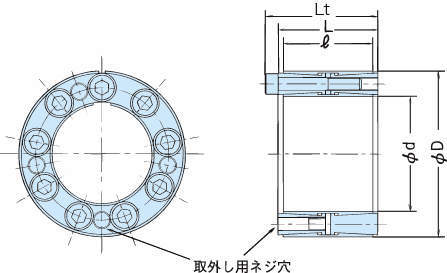

| 型式 | 仕様 |
軸径 d (mm) |
外径 D (mm) |
寸法(mm) |
伝達トルク Mt (N・m) |
スラスト荷重 Pax (kN) |

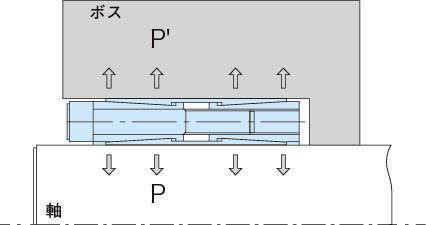

軸側面圧 P (MPa) |
ボス側面圧 P' (MPa) |
締付ボルト |
質量 (kg) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| l | L | Lt | 本数 | サイズ | 締付トルク Ma(N・m) | |||||||||
| PL080×120AD-N | 標準仕様 | 80 | 120 | 70 | 78 | 88 | 14400 | 360 | 171 | 114 | 12 | M10×70 | 81.3 | 3.52 |
| PL085×125AD-N | 標準仕様 | 85 | 125 | 70 | 78 | 88 | 15300 | 360 | 161 | 109 | 12 | M10×70 | 81.3 | 3.70 |
| PL090×130AD-N | 標準仕様 | 90 | 130 | 70 | 78 | 88 | 17500 | 390 | 165 | 114 | 13 | M10×70 | 81.3 | 3.88 |
| PL095×135AD-N | 標準仕様 | 95 | 135 | 70 | 78 | 88 | 18500 | 390 | 156 | 110 | 13 | M10×70 | 81.3 | 4.06 |
| PL100×145AD-N | 標準仕様 | 100 | 145 | 90 | 100 | 112 | 26500 | 531 | 157 | 108 | 12 | M12×90 | 142 | 6.13 |
| PL110×155AD-N | 標準仕様 | 110 | 155 | 90 | 100 | 112 | 31700 | 576 | 155 | 110 | 13 | M12×90 | 142 | 6.65 |
| PL120×165AD-N | 標準仕様 | 120 | 165 | 90 | 100 | 112 | 39900 | 664 | 164 | 119 | 15 | M12×90 | 142 | 7.13 |
| PL130×180AD-N | 標準仕様 | 130 | 180 | 104 | 116 | 130 | 50700 | 779 | 153 | 111 | 13 | M14×90 | 225 | 8.32 |
| PL140×190AD-N | 標準仕様 | 140 | 190 | 104 | 116 | 130 | 62900 | 900 | 164 | 121 | 15 | M14×90 | 225 | 8.67 |
| PL150×200AD-N | 標準仕様 | 150 | 200 | 104 | 116 | 130 | 71900 | 959 | 164 | 123 | 16 | M14×90 | 225 | 9.15 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PL080×120AD-N | PL080-120AD-N | P | 57,333 | 在庫品 | 在庫品 |
| PL085×125AD-N | PL085-125AD-N | P | 60,000 | 在庫品 | 在庫品 |
| PL090×130AD-N | PL090-130AD-N | P | 60,000 | 在庫品 | 在庫品 |
| PL095×135AD-N | PL095-135AD-N | P | 63,333 | 在庫品 | 在庫品 |
| PL100×145AD-N | PL100-145AD-N | P | 80,444 | 在庫品 | 在庫品 |
| PL110×155AD-N | PL110-155AD-N | P | 88,889 | 在庫品 | 在庫品 |
| PL120×165AD-N | PL120-165AD-N | P | 94,889 | 在庫品 | 在庫品 |
| PL130×180AD-N | PL130-180AD-N | P | 129,111 | - | 在庫品 |
| PL140×190AD-N | PL140-190AD-N | P | 132,222 | - | 在庫品 |
| PL150×200AD-N | PL150-200AD-N | P | 141,556 | - | 在庫品 |
