軸締結具｜パワーロック EFシリーズ

このページをプリント
CADをダウンロード
価格・納期を確認

ELシリーズと同一の内外径です
・内径と外径との比が小さいためボス外径が小さくてすみ、小径ボスの締結に最適です。
センタリング機能があります
・ボス取付時の同軸度が優れ、心合せ用のガイドが不要ですのでボス穴はストレートでよく、面倒な加工は不要です。
シンプルな構造です

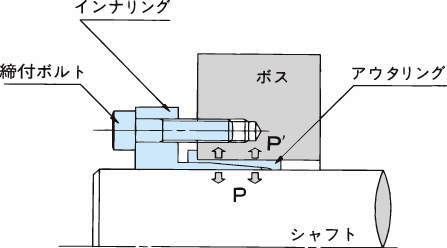

・インナリング、アウタリングと締付ボルトで構成されたシンプルな構造です。

: #キーレスブッシング; #軸締結機器

共通仕様

適用軸公差	h8
適用ボス穴公差	H8
適用表面粗さ	12S以下

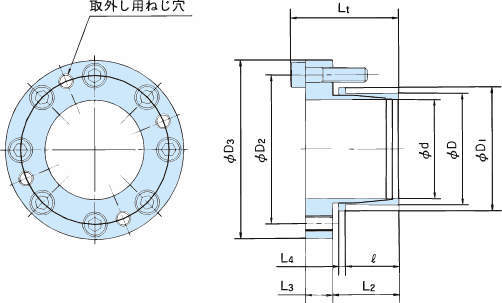

寸法図
動画
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

35件中 11-20件
表示件数

仕様
価格・納期

35件の型式

型式	軸径 d (mm)	外径 D (mm)	寸法(mm)								伝達トルク Mt (N・m)	スラスト荷重 Pax (kN)	軸側面圧 P (MPa)	ボス側面圧 P' (MPa)	質量 (kg)
			l	L₂	L₃	L₄	Lt	D₁	D₂	D₃
			l	L₂	L₃	L₄	Lt	D₁	D₂	D₃
PL022×026EF	22	26	16.0	20.0	7	2.0	32.0	30	38	48	186	17.1	218	184	0.12
PL024×028EF	24	28	16.0	20.0	7	2.0	32.0	32	40	50	206	17.1	200	172	0.12
PL025×030EF	25	30	16.0	20.0	7	2.0	32.0	34	42	52	216	17.1	192	160	0.16
PL028×032EF	28	32	16.0	20.5	8	2.0	33.5	36	44	54	353	25.6	257	224	0.16
PL030×035EF	30	35	16.0	20.5	8	2.0	33.5	39	47	57	382	25.6	240	206	0.19
PL032×036EF	32	36	16.0	21.0	9	2.5	35.0	41	49	59	412	25.6	224	200	0.20
PL035×040EF	35	40	17.5	22.5	9	2.5	36.5	45	53	63	451	25.6	178	157	0.23
PL038×044EF	38	44	17.5	23.0	10	2.5	39.0	49	58	70	686	36.1	231	200	0.33
PL040×045EF	40	45	20.0	25.5	10	2.5	41.5	50	59	71	725	36.1	180	161	0.33
PL042×048EF	42	48	20.0	25.5	11	2.5	42.5	53	62	74	1010	48.0	229	201	0.40

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
PL022×026EF	PL022-026EF	P	7,489	在庫品	在庫品
PL024×028EF	PL024-028EF	P	7,733	在庫品	在庫品
PL025×030EF	PL025-030EF	P	7,733	在庫品	在庫品
PL028×032EF	PL028-032EF	P	7,733	在庫品	在庫品
PL030×035EF	PL030-035EF	P	8,044	在庫品	在庫品
PL032×036EF	PL032-036EF	P	8,333	在庫品	在庫品
PL035×040EF	PL035-040EF	P	8,644	在庫品	在庫品
PL038×044EF	PL038-044EF	P	9,178	在庫品	在庫品
PL040×045EF	PL040-045EF	P	9,178	在庫品	在庫品
PL042×048EF	PL042-048EF	P	9,489	在庫品	在庫品
