椿本チエイン
BSローラチェーン(ISO606規格品・Bシリーズ)
詳細仕様
134件の型式

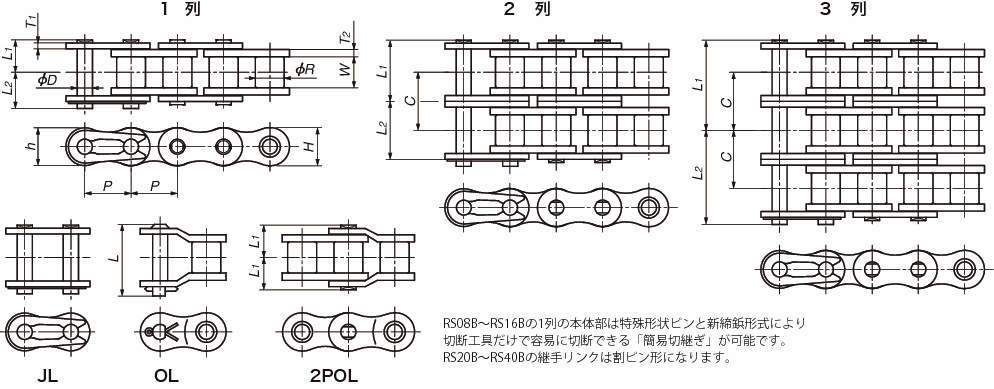

| 型式 | タイプ | 形状 | JIS番号 | 列数 |
ピッチ P (mm) |
ローラ径 R (mm) |
内リンク内幅 W (mm) |
プレート(mm) | ピン(mm) |
オフセットピン長 L (mm) |
横ピッチ C (mm) |
最小 引張強さ (kN) |
ISO 引張強さ (kN) |
概略質量 (kg/m) |
リンク数 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 厚さ T1 | 厚さ T2 | 幅 H | 幅 h | ピン径 D | L1+L2 | L1 | L2 | ||||||||||||||
| RS12B-2-RP-U | ユニット | RS | 12B | 2 | 19.05 | 12.07 | 11.68 | 1.8 | 1.8 | 16.1 | 16.1 | 5.72 | 43.6 | 20.85 | 22.75 | - | 19.46 | 61 | 57.8 | 2.5 | 160 |
| RS12B-3-RP-U | ユニット | RS | 12B | 3 | 19.05 | 12.07 | 11.68 | 1.8 | 1.8 | 16.1 | 16.1 | 5.72 | 63.1 | 30.6 | 32.5 | - | 19.46 | 92 | 86.7 | 3.8 | 160 |
| RS16B-1-RP-U | ユニット | RS | 16B | 1 | 25.4 | 15.88 | 17.02 | 4 | 3.2 | 21 | 21 | 8.28 | 37.7 | 17.75 | 19.95 | - | - | 70 | 60 | 2.7 | 120 |
| RS16B-2-RP-U | ユニット | RS | 16B | 2 | 25.4 | 15.88 | 17.02 | 4 | 3.2 | 21 | 21 | 8.28 | 69.3 | 33.55 | 35.75 | - | 31.88 | 128 | 106 | 5.4 | 120 |
| RS16B-3-RP-U | ユニット | RS | 16B | 3 | 25.4 | 15.88 | 17.02 | 4 | 3.2 | 21 | 21 | 8.28 | 101.2 | 49.5 | 51.7 | - | 31.88 | 192 | 160 | 8 | 120 |
| RS20B-1-RP-U | ユニット | RS | 20B | 1 | 31.75 | 19.05 | 19.56 | 4.4 | 3.4 | 26 | 26 | 10.19 | 43 | 19.9 | 23.1 | - | - | 98.1 | 95 | 3.85 | 96 |
| RS24B-1-RP-U | ユニット | RS | 24B | 1 | 38.1 | 25.4 | 25.4 | 6 | 5.6 | 33.4 | 31.2 | 14.63 | 58.5 | 26.65 | 31.85 | - | - | 167 | 160 | 7.45 | 80 |
| RS28B-1-RP-U | ユニット | RS | 28B | 1 | 44.45 | 27.94 | 30.99 | 7.5 | 6.3 | 36.4 | 36.4 | 15.9 | 69.9 | 32.45 | 37.45 | - | - | 200 | 200 | 9.45 | 68 |
| RS32B-1-RP-U | ユニット | RS | 32B | 1 | 50.8 | 29.21 | 30.99 | 7 | 6.3 | 42.2 | 41.6 | 17.81 | 69.8 | 32.1 | 37.7 | - | - | 255 | 250 | 10.25 | 60 |
| RF06B-1-RP-L | リンク | RF(フラット形) | 06B | 1 | 9.525 | 6.35 | 5.72 | 1.3 | 1 | 8.2 | 8.2 | 3.28 | 13.8 | 6.1 | 7.7 | - | - | 9 | 8.9 | 0.39 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RS12B-2-RP-U | RS12B-2-RP-U | P | 22,400 | - | 在庫品 |
| RS12B-3-RP-U | RS12B-3-RP-U | P | 33,600 | - | 在庫品 |
| RS16B-1-RP-U | RS16B-1-RP-U | P | 19,560 | 在庫品 | 在庫品 |
| RS16B-2-RP-U | RS16B-2-RP-U | P | 42,960 | - | 在庫品 |
| RS16B-3-RP-U | RS16B-3-RP-U | P | 64,560 | - | 在庫品 |
| RS20B-1-RP-U | RS20B-1-RP-U | P | 29,856 | - | 在庫品 |
| RS24B-1-RP-U | RS24B-1-RP-U | P | 55,680 | - | 在庫品 |
| RS28B-1-RP-U | RS28B-1-RP-U | P | 67,116 | - | 在庫品 |
| RS32B-1-RP-U | RS32B-1-RP-U | P | 73,800 | - | 在庫品 |
| RF06B-1-RP-L | RF06B-1-RP-L | L | 27 | - | 在庫品 |
