・軸間距離が長い場合にフローティングシャフトで使用いただけます。
・長さに応じて大きな偏心を許容することができます。
・マイタギヤボックスとのラインシャフトドライブに適しています。
椿本チエイン
エクトフレックスカップリング NEFシリーズ（ロングスペーサタイプ）
詳細仕様
76件の型式

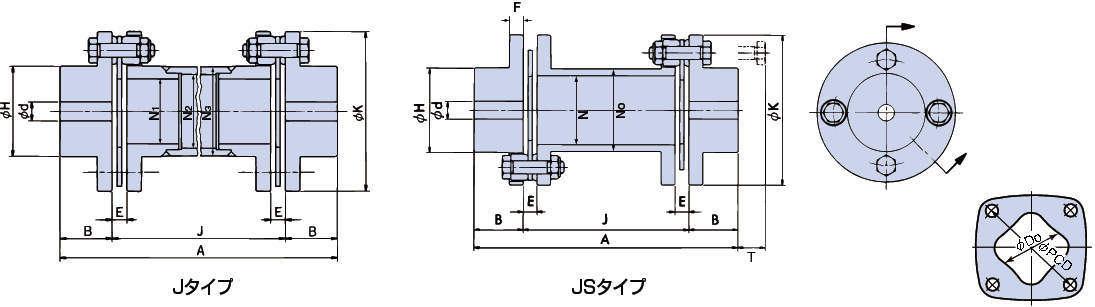

| 型式 | 形状 | サイズ |
下穴径 (mm) |
最大 軸穴径 (mm) |
許容トルク (N・ｍ) |
許容ミスアライメント |
A (mm) |
B (mm) |
DD (mm) |
E (mm) |
F (mm) |
H (mm) |
K (mm) |
N (mm) |
N0 (mm) |
N1 (mm) |
N2 (mm) |
N3 (mm) |
T (mm) |
PCD (mm) |
J (mm) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 角度誤差 (deg) | 軸方向変位 (mm) | |||||||||||||||||||||
| NEF04W-NR×NR-J900 | Jタイプ | NEF04W | 8 | 23 | 29.2 | 2 | ±1.6 | 950.8 | 25.4 | 29 | 6.1 | 7.5 | 34 | 67.5 | - | - | 17 | 27 | 32 | 15.5 | 49.5 | 900 |
| NEF04W-NR×NR-J1000 | Jタイプ | NEF04W | 8 | 23 | 29.2 | 2 | ±1.6 | 1050.8 | 25.4 | 29 | 6.1 | 7.5 | 34 | 67.5 | - | - | 17 | 27 | 32 | 15.5 | 49.5 | 1000 |
| NEF10W-NR×NR-JS100 | JSタイプ | NEF10W | 10 | 32 | 98 | 2 | ±2.0 | 150.8 | 25.4 | 37 | 6.6 | 75 | 46 | 81 | 37 | 46 | - | - | - | 16 | 63 | 100 |
| NEF10W-NR×NR-JS140 | JSタイプ | NEF10W | 10 | 32 | 98 | 2 | ±2.0 | 190.8 | 25.4 | 37 | 6.6 | 75 | 46 | 81 | 37 | 46 | - | - | - | 16 | 63 | 140 |
| NEF10W-NR×NR-J200 | Jタイプ | NEF10W | 10 | 32 | 98 | 2 | ±2.0 | 250.8 | 25.4 | 37 | 6.6 | 75 | 46 | 81 | - | - | 26 | 36 | 42 | 16 | 63 | 200 |
| NEF10W-NR×NR-J250 | Jタイプ | NEF10W | 10 | 32 | 98 | 2 | ±2.0 | 300.8 | 25.4 | 37 | 6.6 | 75 | 46 | 81 | - | - | 26 | 36 | 42 | 16 | 63 | 250 |
| NEF10W-NR×NR-J300 | Jタイプ | NEF10W | 10 | 32 | 98 | 2 | ±2.0 | 350.8 | 25.4 | 37 | 6.6 | 75 | 46 | 81 | - | - | 26 | 36 | 42 | 16 | 63 | 300 |
| NEF10W-NR×NR-J350 | Jタイプ | NEF10W | 10 | 32 | 98 | 2 | ±2.0 | 400.8 | 25.4 | 37 | 6.6 | 75 | 46 | 81 | - | - | 26 | 36 | 42 | 16 | 63 | 350 |
| NEF10W-NR×NR-J400 | Jタイプ | NEF10W | 10 | 32 | 98 | 2 | ±2.0 | 450.8 | 25.4 | 37 | 6.6 | 75 | 46 | 81 | - | - | 26 | 36 | 42 | 16 | 63 | 400 |
| NEF10W-NR×NR-J450 | Jタイプ | NEF10W | 10 | 32 | 98 | 2 | ±2.0 | 500.8 | 25.4 | 37 | 6.6 | 75 | 46 | 81 | - | - | 26 | 36 | 42 | 16 | 63 | 450 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| NEF04W-NR×NR-J900 | NEF04W-NR-NR-J900 | P | 30,167 | - | 25日間 |
| NEF04W-NR×NR-J1000 | NEF04W-NR-NR-J1000 | P | 30,167 | - | 25日間 |
| NEF10W-NR×NR-JS100 | NEF10W-NR-NR-JS100 | P | 28,833 | - | 4日間 |
| NEF10W-NR×NR-JS140 | NEF10W-NR-NR-JS140 | P | 30,167 | - | 4日間 |
| NEF10W-NR×NR-J200 | NEF10W-NR-NR-J200 | P | 30,833 | - | 4日間 |
| NEF10W-NR×NR-J250 | NEF10W-NR-NR-J250 | P | 30,833 | - | 4日間 |
| NEF10W-NR×NR-J300 | NEF10W-NR-NR-J300 | P | 30,833 | - | 4日間 |
| NEF10W-NR×NR-J350 | NEF10W-NR-NR-J350 | P | 30,833 | - | 4日間 |
| NEF10W-NR×NR-J400 | NEF10W-NR-NR-J400 | P | 30,833 | - | 4日間 |
| NEF10W-NR×NR-J450 | NEF10W-NR-NR-J450 | P | 30,833 | - | 4日間 |
