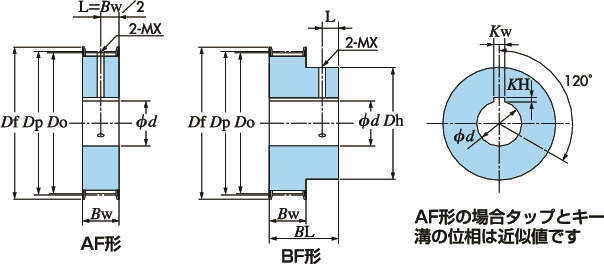

BF
-
![]()
BF
-
![]()
AF
・軸穴仕上、キー溝、タップ加工済みですからご購入後そのままご使用いただけます。
共通仕様
| プーリピッチ | 5.0mm |
|---|---|
| 材質 | プーリ本体：機械構造用炭素鋼 フランジ：SPCC |
| 仕上軸穴公差 | H7 |
| 付属品 | セットスクリュー |
椿本チエイン
タイミングプーリ｜PXフィットボアプーリ P5M形
詳細仕様
232件の型式
| 型式 | 歯数 |
使用ベルト幅 (mm) |
ピッチ円直径 Dp (mm) |
歯先円直径 Do (mm) |
フランジ外径 Df (mm) |
ハブ直径 Dh (mm) |
Bw (mm) |
BL (mm) |
L (mm) |
軸穴径 φd (mm) |
キー Kw×KH (mm) |
タップ |
プーリ 形状 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PT32P5M10AF-H016N-J05D3M05 | 32 | 10 | 50.93 | 49.79 | 55 | - | 16 | - | 8 | 16 | 5×2.3 | M5 | AF |
| PT32P5M10AF-H018N-J06D3M06 | 32 | 10 | 50.93 | 49.79 | 55 | - | 16 | - | 8 | 18 | 6×2.8 | M6 | AF |
| PT32P5M10AF-H019N-J06D3M06 | 32 | 10 | 50.93 | 49.79 | 55 | - | 16 | - | 8 | 19 | 6×2.8 | M6 | AF |
| PT32P5M10AF-H020N-J06D3M06 | 32 | 10 | 50.93 | 49.79 | 55 | - | 16 | - | 8 | 20 | 6×2.8 | M6 | AF |
| PT36P5M10AF-H012N-J04D3M04 | 36 | 10 | 57.3 | 56.15 | 64 | - | 16 | - | 8 | 12 | 4×1.8 | M4 | AF |
| PT36P5M10AF-H014N-J05D3M05 | 36 | 10 | 57.3 | 56.15 | 64 | - | 16 | - | 8 | 14 | 5×2.3 | M5 | AF |
| PT36P5M10AF-H015N-J05D3M05 | 36 | 10 | 57.3 | 56.15 | 64 | - | 16 | - | 8 | 15 | 5×2.3 | M5 | AF |
| PT36P5M10AF-H016N-J05D3M05 | 36 | 10 | 57.3 | 56.15 | 64 | - | 16 | - | 8 | 16 | 5×2.3 | M5 | AF |
| PT36P5M10AF-H018N-J06D3M06 | 36 | 10 | 57.3 | 56.15 | 64 | - | 16 | - | 8 | 18 | 6×2.8 | M6 | AF |
| PT36P5M10AF-H019N-J06D3M06 | 36 | 10 | 57.3 | 56.15 | 64 | - | 16 | - | 8 | 19 | 6×2.8 | M6 | AF |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PT32P5M10AF-H016N-J05D3M05 | PT32P5M10AF-H016N-J05D3M05 | P | 8,360 | - | 在庫品 |
| PT32P5M10AF-H018N-J06D3M06 | PT32P5M10AF-H018N-J06D3M06 | P | 8,360 | - | 在庫品 |
| PT32P5M10AF-H019N-J06D3M06 | PT32P5M10AF-H019N-J06D3M06 | P | 8,360 | - | 在庫品 |
| PT32P5M10AF-H020N-J06D3M06 | PT32P5M10AF-H020N-J06D3M06 | P | 8,360 | - | 在庫品 |
| PT36P5M10AF-H012N-J04D3M04 | PT36P5M10AF-H012N-J04D3M04 | P | 9,400 | - | 在庫品 |
| PT36P5M10AF-H014N-J05D3M05 | PT36P5M10AF-H014N-J05D3M05 | P | 9,400 | - | 在庫品 |
| PT36P5M10AF-H015N-J05D3M05 | PT36P5M10AF-H015N-J05D3M05 | P | 9,400 | - | 在庫品 |
| PT36P5M10AF-H016N-J05D3M05 | PT36P5M10AF-H016N-J05D3M05 | P | 9,400 | - | 在庫品 |
| PT36P5M10AF-H018N-J06D3M06 | PT36P5M10AF-H018N-J06D3M06 | P | 9,400 | - | 在庫品 |
| PT36P5M10AF-H019N-J06D3M06 | PT36P5M10AF-H019N-J06D3M06 | P | 9,400 | - | 在庫品 |
