・今までは不可能とされていた搬送システムへのチェーンの使用が可能となり、生産性向上を図るための自動化、省力化、高速化に適します。
・ニードル以外の部品はステンレス製です。
・ベアリング部はシール付です。水滴のかかる雰囲気で使用可能です。
・チェーンの摩耗伸びはごく少なくなっています。
共通仕様
| 使用温度範囲 | −10℃～60℃ |
|---|
椿本チエイン
ニードルブシュチェーン（ステンレス仕様）
詳細仕様
96件の型式
-
-

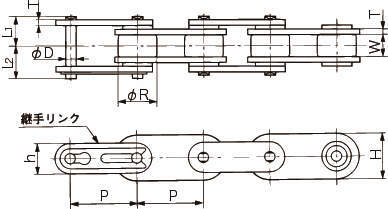

基本寸法
-
A2
-
K2
| 型式 | タイプ |
チェーン 番号 |
ローラ 形式 |
アタッチメント |
ピッチ P (mm) |
ローラ径 R (mm) |
内リンク内幅 W (mm) |
プレート(mm) | ピン(mm) | アタッチメン(mm) |
最大 許容張力 (kN) |
概略 質量 (kg/m) |
アタッチメント1個 当たりの付加質量 (kg) |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 形式 | 間隔 | 厚さ T | 幅 h | 幅 H | ピン径 D | L1 | L2 | S | C | X | X2 | N | K | O | ||||||||||
| RF2060-NBSS-K2-JL | ジョイントリンク | RF2060 | - | K2 | - | 38.1 | 22.23 | 12.7 | 3.2 | 17.2 | 26 | 5.96 | 16.8 | 18.7 | 14.7 | 23.7 | 33.95 | 31.5 | 28.6 | 14.3 | 5.2 | 1.03 | 4.07 | 0.034 |
| RF2080-NBSS-K2-JL | ジョイントリンク | RF2080 | - | K2 | - | 50.8 | 28.58 | 15.88 | 4 | 23 | 35..0 | 7.94 | 21.5 | 24.4 | 19.1 | 31 | 43.9 | 40.7 | 38.1 | 19.1 | 6.8 | 1.77 | 4.07 | 0.064 |
| RF2040-NBSS-JL | ジョイントリンク | RF2040 | - | - | - | 25.4 | 15.88 | 7.95 | 1.5 | 12 | 17.5 | 3.97 | 10.45 | 12.15 | 9.1 | 14.9 | 21.5 | 19.3 | 19.1 | 9.5 | 3.6 | 1.06 | 0.99 | - |
| RF2050-NBSS-JL | ジョイントリンク | RF2050 | - | - | - | 31.75 | 19.05 | 9.53 | 2 | 15 | 21 | 4.97 | 12.6 | 14.3 | 11.1 | 18.2 | 26.5 | 24.2 | 23.8 | 11.9 | 5.2 | 0.69 | 1.82 | - |
| RF2060-NBSS-JL | ジョイントリンク | RF2060 | - | - | - | 38.1 | 22.23 | 12.7 | 3.2 | 17.2 | 26 | 5.96 | 16.8 | 18.7 | 14.7 | 23.7 | 33.95 | 31.5 | 28.6 | 14.3 | 5.2 | 1.03 | 4.07 | - |
| RF2080-NBSS-JL | ジョイントリンク | RF2080 | - | - | - | 50.8 | 28.58 | 15.88 | 4 | 23 | 35..0 | 7.94 | 21.5 | 24.4 | 19.1 | 31 | 43.9 | 40.7 | 38.1 | 19.1 | 6.8 | 1.77 | 4.07 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RF2060-NBSS-K2-JL | RF2060-NBSS-K2-JL | P | 3,960 | - | - |
| RF2080-NBSS-K2-JL | RF2080-NBSS-K2-JL | P | 6,240 | - | - |
| RF2040-NBSS-JL | RF2040-NBSS-JL | P | 1,030 | - | - |
| RF2050-NBSS-JL | RF2050-NBSS-JL | P | 1,230 | - | - |
| RF2060-NBSS-JL | RF2060-NBSS-JL | P | 1,750 | - | - |
| RF2080-NBSS-JL | RF2080-NBSS-JL | P | 3,160 | - | - |
