プラスチックモジュラーチェーン WT1505-K形

・蛇行防止アタッチメントなし。
・チェーン構造を備えたプラスチック製モジュールリンクをレンガ状に組合わせることにより、ベルト状のワイドな搬送面とチェーンとスプロケットの噛みわせによる確実な駆動を実現したプラモジュラーチェーンです。

#トップチェーン
#搬送

共通仕様

タイプ 直線搬送用
クローズタイプ
チェーンピッチ 15mm
開孔率 2%
蛇行防止 蛇行防止アタッチメントなし
適用スプロケット WT1500・WT3000専用スプロケット(SW1500・S1500)
WT1500専用スプロケット(N1500)

CADメーカーTOP

詳細仕様

  • 60件中 41-50件

  • 表示件数

60件の型式

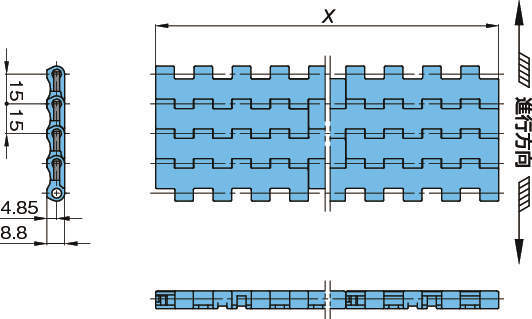

型式 タイプ 仕様 外観色 ピン仕様 チェーン幅
X
(mm)
チェーン
ピッチ
(mm)
開孔率
(%)
許容張力
(kN/m)
許容速度(m/min) 使用
温度範囲
(℃)
概略質量
(kg/m2)
潤滑有 潤滑なし
WT1505-K03-LFG リンク 低摩擦・耐摩耗 グリーン プラピン 76.2 15 2 10.5 50 50 -20~(60)80 6.7
WT1505-K06-LFG リンク 低摩擦・耐摩耗 グリーン プラピン 152.4 15 2 10.5 50 50 -20~(60)80 6.7
WT1505-K09-LFG リンク 低摩擦・耐摩耗 グリーン プラピン 228.6 15 2 10.5 50 50 -20~(60)80 6.7
WT1505-K12-LFG リンク 低摩擦・耐摩耗 グリーン プラピン 304.8 15 2 10.5 50 50 -20~(60)80 6.7
WT1505-K15-LFG リンク 低摩擦・耐摩耗 グリーン プラピン 381.0 15 2 10.5 50 50 -20~(60)80 6.7
WT1505-K18-LFG リンク 低摩擦・耐摩耗 グリーン プラピン 457.2 15 2 10.5 50 50 -20~(60)80 6.7
WT1505-K21-LFG リンク 低摩擦・耐摩耗 グリーン プラピン 533.4 15 2 10.5 50 50 -20~(60)80 6.7
WT1505-K24-LFG リンク 低摩擦・耐摩耗 グリーン プラピン 609.6 15 2 10.5 50 50 -20~(60)80 6.7
WT1505-K27-LFG リンク 低摩擦・耐摩耗 グリーン プラピン 685.8 15 2 10.5 50 50 -20~(60)80 6.7
WT1505-K30-LFG リンク 低摩擦・耐摩耗 グリーン プラピン 762.0 15 2 10.5 50 50 -20~(60)80 6.7

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
WT1505-K03-LFG WT1505-K03-LFG-L L 222 - 15日間
WT1505-K06-LFG WT1505-K06-LFG-L L 312 - 15日間
WT1505-K09-LFG WT1505-K09-LFG-L L 458 - 15日間
WT1505-K12-LFG WT1505-K12-LFG-L L 578 - 15日間
WT1505-K15-LFG WT1505-K15-LFG-L L 698 - 15日間
WT1505-K18-LFG WT1505-K18-LFG-L L 824 - 15日間
WT1505-K21-LFG WT1505-K21-LFG-L L 942 - 15日間
WT1505-K24-LFG WT1505-K24-LFG-L L 1,070 - 15日間
WT1505-K27-LFG WT1505-K27-LFG-L L 1,190 - 15日間
WT1505-K30-LFG WT1505-K30-LFG-L L 1,310 - 15日間
