・蛇行防止アタッチメントあり。
・チェーン構造を備えたプラスチック製モジュールリンクをレンガ状に組合わせることにより、ベルト状のワイドな搬送面とチェーンとスプロケットの噛合わせによる確実な駆動を実現したプラモジュラーチェーンです。
共通仕様
| タイプ | 直線搬送用ネットタイプ |
|---|---|
| チェーンピッチ | 15mm |
| 開孔率 | 30％ |
| 蛇行防止 | 蛇行防止アタッチメントあり |
| 適用スプロケット | WT1500・WT3000専用スプロケット |
椿本チエイン

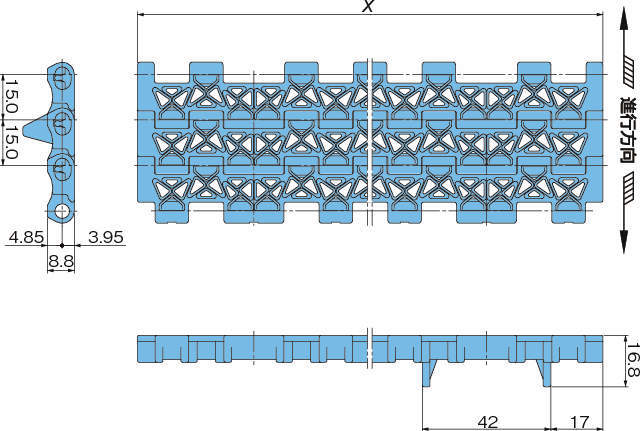

プラスチックモジュラーチェーン BTN5-A形
詳細仕様
40件の型式
| 型式 | タイプ | 仕様 | 外観色 | ピン仕様 |
チェーン幅 X (mm) |
チェーン ピッチ (mm) |
開孔率 (%) |
許容張力 (kN/m) |
許容速度(m/min) |
使用 温度範囲 (℃) |
概略質量 (kg/m2) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 潤滑有 | 潤滑なし | |||||||||||
| BTN5-8360-A-LFB | リンク | 低摩擦・耐摩耗 | ブラウン | プラピン | 836.0 | 15 | 30 | 10.5 | 50 | 50 | -20～(60)80 | 5.90 |
| BTN5-9120-A-LFB | リンク | 低摩擦・耐摩耗 | ブラウン | プラピン | 912.0 | 15 | 30 | 10.5 | 50 | 50 | -20～(60)80 | 5.90 |
| BTN5-9880-A-LFB | リンク | 低摩擦・耐摩耗 | ブラウン | プラピン | 988.0 | 15 | 30 | 10.5 | 50 | 50 | -20～(60)80 | 5.90 |
| BTN5-10640-A-LFB | リンク | 低摩擦・耐摩耗 | ブラウン | プラピン | 1064.0 | 15 | 30 | 10.5 | 50 | 50 | -20～(60)80 | 5.90 |
| BTN5-11400-A-LFB | リンク | 低摩擦・耐摩耗 | ブラウン | プラピン | 1140.0 | 15 | 30 | 10.5 | 50 | 50 | -20～(60)80 | 5.90 |
| BTN5-12160-A-LFB | リンク | 低摩擦・耐摩耗 | ブラウン | プラピン | 1216.0 | 15 | 30 | 10.5 | 50 | 50 | -20～(60)80 | 5.90 |
| BTN5-12920-A-LFB | リンク | 低摩擦・耐摩耗 | ブラウン | プラピン | 1292.0 | 15 | 30 | 10.5 | 50 | 50 | -20～(60)80 | 5.90 |
| BTN5-13680-A-LFB | リンク | 低摩擦・耐摩耗 | ブラウン | プラピン | 1368.0 | 15 | 30 | 10.5 | 50 | 50 | -20～(60)80 | 5.90 |
| BTN5-14440-A-LFB | リンク | 低摩擦・耐摩耗 | ブラウン | プラピン | 1444.0 | 15 | 30 | 10.5 | 50 | 50 | -20～(60)80 | 5.90 |
| BTN5-15200-A-LFB | リンク | 低摩擦・耐摩耗 | ブラウン | プラピン | 1520.0 | 15 | 30 | 10.5 | 50 | 50 | -20～(60)80 | 5.90 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| BTN5-8360-A-LFB | BTN5-8360-A-LFB-L | L | 1,690 | - | - |
| BTN5-9120-A-LFB | BTN5-9120-A-LFB-L | L | 1,860 | - | - |
| BTN5-9880-A-LFB | BTN5-9880-A-LFB-L | L | 1,990 | - | - |
| BTN5-10640-A-LFB | BTN5-10640-A-LFB-L | L | 2,120 | - | - |
| BTN5-11400-A-LFB | BTN5-11400-A-LFB-L | L | 2,260 | - | - |
| BTN5-12160-A-LFB | BTN5-12160-A-LFB-L | L | 2,420 | - | - |
| BTN5-12920-A-LFB | BTN5-12920-A-LFB-L | L | 2,620 | - | - |
| BTN5-13680-A-LFB | BTN5-13680-A-LFB-L | L | 2,760 | - | - |
| BTN5-14440-A-LFB | BTN5-14440-A-LFB-L | L | 2,900 | - | - |
| BTN5-15200-A-LFB | BTN5-15200-A-LFB-L | L | 3,000 | - | - |
