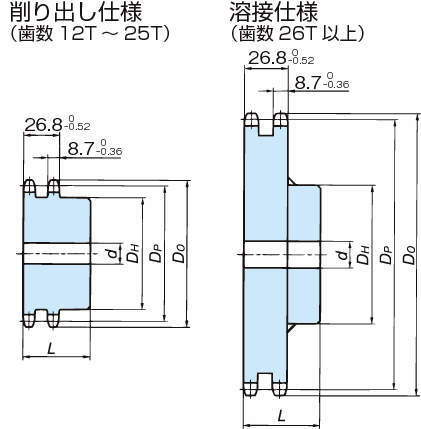

削り出し仕様
削り出し仕様
溶接仕様
・JIS規格に準拠した標準スプロケット（下穴品）です。
・RS50ローラーチェン用のスプロケットです。
・2Bタイプは、2列用・片側ボス付き形状のスプロケットです。
・歯部の強度と耐摩耗寿命向上を必要とする場合、歯先硬化仕様のスプロケットを推奨します。
・よく使われるサイズ・歯数を在庫即納体制としています。
| 適用チェーンピッチ | 15.875mm |
|---|---|
| ローラ径 | 10.16mm |
| 材質・仕様 | 【標準下穴品】 歯数25Ｔ以下：機械構造用炭素鋼材・削り出し仕様 歯数26T以上：機械構造用炭素鋼材（歯形部） 一般構造用圧延鋼材（ハブ）・溶接仕様 【ストロング下穴品】 機械構造用炭素鋼材（歯形部） 一般構造用圧延鋼材（ハブ）・溶接仕様 |
46件の型式
| 型式 | 歯先仕様 | 歯数 |
ピッチ円直径 DP (mm) |
外径 Do (mm) |
穴径d(mm) | ハブ(mm) |
概略 質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|
| 下穴 | 最大 | 径 DH | 長さ L | ||||||
| RS50-2B42TQ | 歯先硬化処理品 | 42 | 212.43 | 221 | 23 | 66 | 98 | 56 | 8.4 |
| RS50-2B45TQ | 歯先硬化処理品 | 45 | 227.58 | 237 | 23 | 66 | 98 | 56 | 9.4 |
| RS50-2B48TQ | 歯先硬化処理品 | 48 | 242.73 | 252 | 23 | 66 | 98 | 56 | 10.6 |
| RS50-2B50TQ | 歯先硬化処理品 | 50 | 252.82 | 262 | 23 | 66 | 98 | 56 | 11.4 |
| RS50-2B54TQ | 歯先硬化処理品 | 54 | 273.03 | 282 | 23 | 66 | 98 | 63 | 13.4 |
| RS50-2B60TQ | 歯先硬化処理品 | 60 | 303.33 | 312 | 23 | 66 | 98 | 63 | 16.2 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RS50-2B42TQ | RS50-2B42TQ | P | 23,000 | - | 30日間 |
| RS50-2B45TQ | RS50-2B45TQ | P | 23,200 | - | 25日間 |
| RS50-2B48TQ | RS50-2B48TQ | P | 25,400 | - | 30日間 |
| RS50-2B50TQ | RS50-2B50TQ | P | 26,600 | - | 30日間 |
| RS50-2B54TQ | RS50-2B54TQ | P | 26,800 | - | 25日間 |
| RS50-2B60TQ | RS50-2B60TQ | P | 30,600 | - | 25日間 |
