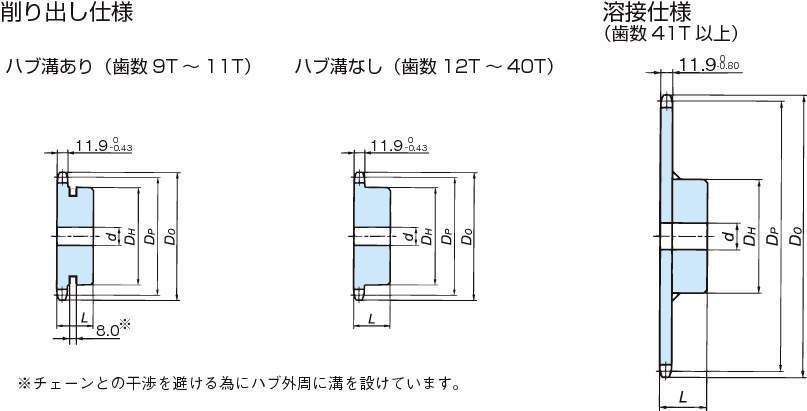

削り出し仕様
溶接仕様
・JIS規格に準拠した標準スプロケット（下穴品）です。
・RS60ローラーチェン用のスプロケットです。
・1Bタイプは、1列用・片側ボス付き形状のスプロケットです。
・歯部の強度と耐摩耗寿命向上を必要とする場合、歯先硬化仕様のスプロケットを推奨します。
・よく使われるサイズ・歯数を在庫即納体制としています。
| 適用チェーンピッチ | 19.05mm |
|---|---|
| ローラ径 | 11.91mm |
| 材質・仕様 | 歯数40T以下：機械構造用炭素鋼材・削り出し仕様 歯数41T以上：機械構造用炭素鋼材（歯形部） 一般構造用圧延鋼材（ハブ）・溶接仕様 |
51件の型式
| 型式 | 歯先仕様 | 歯数 |
ピッチ円直径 DP (mm) |
外径 Do (mm) |
穴径d(mm) | ハブ(mm) |
溝径 （mm） |
概略 質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 下穴 | 最大 | 径 DH | 長さ L | |||||||
| RS60-1B54T | 歯先硬化なし | 54 | 327.63 | 339 | 23 | 63 | 93 | 45 | - | 9.3 |
| RS60-1B60T | 歯先硬化なし | 60 | 363.99 | 375 | 23 | 63 | 93 | 45 | - | 11.1 |
| RS60-1B65T | 歯先硬化なし | 65 | 394.30 | 405 | 28 | 75 | 107 | 45 | - | 13.2 |
| RS60-1B70T | 歯先硬化なし | 70 | 424.61 | 436 | 28 | 75 | 107 | 45 | - | 15.0 |
| RS60-1B75T | 歯先硬化なし | 75 | 454.92 | 466 | 28 | 75 | 107 | 45 | - | 16.9 |
| RS60-1B9TQ | 歯先硬化処理品 | 9 | 55.70 | 64 | 9.5 | 24.5 | 43 | 32 | 32 | 0.36 |
| RS60-1B10TQ | 歯先硬化処理品 | 10 | 61.65 | 70 | 12.7 | 30 | 49 | 32 | 37 | 0.45 |
| RS60-1B11TQ | 歯先硬化処理品 | 11 | 67.62 | 76 | 12.7 | 32 | 51 | 32 | 45 | 0.55 |
| RS60-1B12TQ | 歯先硬化処理品 | 12 | 73.60 | 83 | 12.7 | 32 | 51 | 32 | - | 0.63 |
| RS60-1B13TQ | 歯先硬化処理品 | 13 | 79.60 | 89 | 15.9 | 35 | 57 | 32 | - | 0.76 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RS60-1B54T | RS60-1B54T | P | 12,200 | 在庫品 | 在庫品 |
| RS60-1B60T | RS60-1B60T | P | 13,400 | 在庫品 | 在庫品 |
| RS60-1B65T | RS60-1B65T | P | 14,500 | - | 在庫品 |
| RS60-1B70T | RS60-1B70T | P | 16,100 | 在庫品 | 在庫品 |
| RS60-1B75T | RS60-1B75T | P | 17,600 | 在庫品 | 在庫品 |
| RS60-1B9TQ | RS60-1B9TQ | P | 1,310 | 在庫品 | 在庫品 |
| RS60-1B10TQ | RS60-1B10TQ | P | 1,460 | 在庫品 | 在庫品 |
| RS60-1B11TQ | RS60-1B11TQ | P | 1,490 | 在庫品 | 在庫品 |
| RS60-1B12TQ | RS60-1B12TQ | P | 1,550 | 在庫品 | 在庫品 |
| RS60-1B13TQ | RS60-1B13TQ | P | 1,800 | 在庫品 | 在庫品 |
