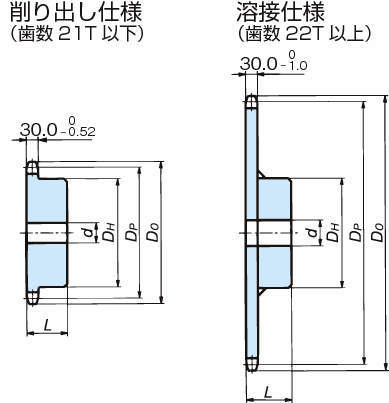

削り出し仕様
溶接仕様
・JIS規格に準拠した標準スプロケット（下穴品）です。
・RS160ローラーチェン用のスプロケットです。
・1Bタイプは、1列用・片側ボス付き形状のスプロケットです。
・歯部の強度と耐摩耗寿命向上を必要とする場合、歯先硬化仕様のスプロケットを推奨します。
・よく使われるサイズ・歯数を在庫即納体制としています。
| 適用チェーンピッチ | 50.80mm |
|---|---|
| ローラ径 | 28.58mm |
| 材質・仕様 | 【標準下穴品】 歯数21Ｔ以下：機械構造用炭素鋼材・削り出し仕様 歯数22T以上：機械構造用炭素鋼材（歯形部） 一般構造用圧延鋼材（ハブ）・溶接仕様 【ストロング下穴品】 機械構造用炭素鋼材（歯形部） 一般構造用圧延鋼材（ハブ）・溶接仕様 |
40件の型式
| 型式 | 歯先仕様 | 歯数 |
ピッチ円直径 DP (mm) |
外径 Do (mm) |
穴径d(mm) | ハブ(mm) |
概略 質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|
| 下穴 | 最大 | 径 DH | 長さ L | ||||||
| RS160-1B35T | 歯先硬化なし | 35 | 566.72 | 595 | 38 | 118 | 167 | 100 | 68.0 |
| RS160-1B36T | 歯先硬化なし | 36 | 582.86 | 611 | 38 | 118 | 167 | 100 | 71.8 |
| RS160-1B38T | 歯先硬化なし | 38 | 615.17 | 644 | 38 | 118 | 167 | 100 | 78.7 |
| RS160-1B40T | 歯先硬化なし | 40 | 647.47 | 676 | 38 | 132 | 187 | 121 | 93.4 |
| RS160-1B42T | 歯先硬化なし | 42 | 679.78 | 708 | 38 | 132 | 187 | 121 | 101.0 |
| RS160-1B45T | 歯先硬化なし | 45 | 728.25 | 757 | 38 | 132 | 187 | 121 | 113.2 |
| RS160-1B48T | 歯先硬化なし | 48 | 776.72 | 806 | 38 | 132 | 187 | 121 | 126.3 |
| RS160-1B50T | 歯先硬化なし | 50 | 809.04 | 838 | 38 | 132 | 187 | 121 | 135.4 |
| RS160-1B54T | 歯先硬化なし | 54 | 873.68 | 903 | 38 | 132 | 187 | 121 | 154.9 |
| RS160-1B60T | 歯先硬化なし | 60 | 970.65 | 1000 | 38 | 132 | 187 | 121 | 186.8 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RS160-1B35T | RS160-1B35T | P | 115,000 | - | 在庫品 |
| RS160-1B36T | RS160-1B36T | P | 128,000 | - | 10日間 |
| RS160-1B38T | RS160-1B38T | P | 138,000 | - | 10日間 |
| RS160-1B40T | RS160-1B40T | P | 167,000 | - | 10日間 |
| RS160-1B42T | RS160-1B42T | P | 183,000 | - | 10日間 |
| RS160-1B45T | RS160-1B45T | P | 198,000 | - | 10日間 |
| RS160-1B48T | RS160-1B48T | P | 204,000 | - | 10日間 |
| RS160-1B50T | RS160-1B50T | P | 212,000 | - | 10日間 |
| RS160-1B54T | RS160-1B54T | P | 288,000 | - | 10日間 |
| RS160-1B60T | RS160-1B60T | P | 294,000 | - | 10日間 |
