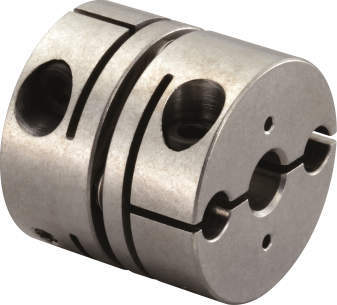

カップリング｜精密バネ軸継手 LAD・LASシリーズ

LAD-C

  • LAD-C

  • LAS-C

・たわみ部と軸締結部の総合性能で高剛性・高トルクの回転伝達を実現。
・ジュラルミン(A2017)のボディで軽量・高剛性・低慣性。
・締結はダブルボルトクランプ方式を採用。
・中型・小型のサーボモータ・パルスモータによる高精度の位置決め制御に適しています。

#カップリング

共通仕様

締結方法 ボルトクランプ
ハブ材質 高力アルミ合金
  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 602件中 541-550件

  • 表示件数

602件の型式

  • LAD-12C

  • LAD-15C～58C\n

  • LAS-12C

  • LAS-15C～58C

型式 タイプ A P L S J G M d1 d2 許容
トルク
(N・m)		 ねじり剛性 最高
回転数
(r/min)		 許容
偏角		 許容
偏心
(mm)		 許容
軸方向変位
(mm)		 軸方向
ばね定数
(N/mm)		 慣性
モーメント
(kg・m2)		 質量
(g)
全体 (N･m/rad) 板ばね のみ (N･m/rad)
LAS-48C-19×24 シングル 48 18 38.6 19.3 17 4.6 M4 19 24 12 12000 25600 10000 1.0° 0.02 ±0.32 58 0.47×10^-4 136
LAS-48C-20×20 シングル 48 18 38.6 19.3 17 4.6 M4 20 20 12 12000 25600 10000 1.0° 0.02 ±0.32 58 0.47×10^-4 136
LAS-48C-20×22 シングル 48 18 38.6 19.3 17 4.6 M4 20 22 12 12000 25600 10000 1.0° 0.02 ±0.32 58 0.47×10^-4 136
LAS-48C-20×24 シングル 48 18 38.6 19.3 17 4.6 M4 20 24 12 12000 25600 10000 1.0° 0.02 ±0.32 58 0.47×10^-4 136
LAS-48C-22×22 シングル 48 18 38.6 19.3 17 4.6 M4 22 22 12 12000 25600 10000 1.0° 0.02 ±0.32 58 0.47×10^-4 136
LAS-48C-22×24 シングル 48 18 38.6 19.3 17 4.6 M4 22 24 12 12000 25600 10000 1.0° 0.02 ±0.32 58 0.47×10^-4 136
LAS-48C-24×24 シングル 48 18 38.6 19.3 17 4.6 M4 24 24 12 12000 25600 10000 1.0° 0.02 ±0.32 58 0.47×10^-4 136
LAS-58C-12×12 シングル 58 21 44.8 22.4 20 4.8 M5 12 12 25 24000 51400 10000 1.0° 0.02 ±0.39 58 1.23×10^-4 254
LAS-58C-12×14 シングル 58 21 44.8 22.4 20 4.8 M5 12 14 25 24000 51400 10000 1.0° 0.02 ±0.39 58 1.23×10^-4 254
LAS-58C-12×15 シングル 58 21 44.8 22.4 20 4.8 M5 12 15 25 24000 51400 10000 1.0° 0.02 ±0.39 58 1.23×10^-4 254

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
LAS-48C-19×24 LAS-48C-19-24 P 8,450 - 10日間
LAS-48C-20×20 LAS-48C-20-20 P 8,450 - 10日間
LAS-48C-20×22 LAS-48C-20-22 P 8,450 - 6日間
LAS-48C-20×24 LAS-48C-20-24 P 8,450 - 10日間
LAS-48C-22×22 LAS-48C-22-22 P 8,450 - 7日間
LAS-48C-22×24 LAS-48C-22-24 P 8,450 - 7日間
LAS-48C-24×24 LAS-48C-24-24 P 8,450 - 10日間
LAS-58C-12×12 LAS-58C-12-12 P 14,770 - 25日間
LAS-58C-12×14 LAS-58C-12-14 P 14,770 - 20日間
LAS-58C-12×15 LAS-58C-12-15 P 14,770 - 25日間
