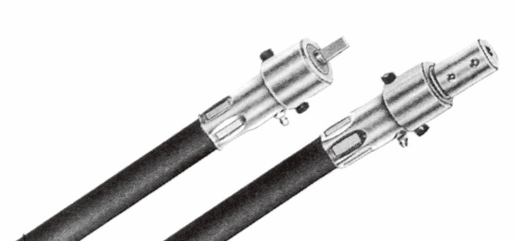

フレキシブルシャフト|フレックスシャフト(チューブ付) 高・中速用(すべり軸受仕様) DS形

フレックスシャフト

  • フレックスシャフト

  • DS-M・DS-F

【DSタイプの特長】
■軸受けにオイレスメタル(ブッシュ)を使用

■ローコスト
・ボールベアリングタイプより部品点数が少なく、部品に高い精度が必要ないため比較的にローコストです。

■とにかく丈夫
・ボールベアリングタイプに比べ、ラジアル荷重にも強く、軸に直接荷重が掛かる使用方法にもある程度対応できます。

■低・中・高速の全てに対応
・中・高速回転で使用する場合、DBタイプに比べて振動や熱が発生しやすくなります。


【フレックスシャフトの特長】
■フレキシブルシャフトは可撓軸または、たわみ軸と呼ばれる可撓自在な回転軸で、一般的には、小動力・高回転を任意の方向に向きを変えて自由に伝達できるフレキシブルなシャフトです。

■駆動側と被駆動側を自由に接続できるため、機器の配列が自由で正確な芯出しが不要になります。

■一方固定で他方が移動、または両側が移動する機構でも回転力を伝達できます。

■チューブでカバーされたタイプのものは回転部の露出が少なく、安全です。

■潤滑油を封入しているため、メンテナンスが容易です。


■「特注品製作」にも対応します
・「接続部分の形状が合わない。穴径が違うものが欲しい。防水、耐熱仕様にしたい 」等の様々なニーズにお応えします。
・ご要望に合わせて仕様を選定、提案致します。
・1本からのご依頼でも喜んでお請け致します。
・特注品において、過去2000種類以上の確かな実績がございます。

#フレキブルシャフト

共通仕様

材質 硬鋼線 JIS G3521、SWC
軸受形式 すべり軸受

詳細仕様

  • 210件中 31-40件

  • 表示件数

210件の型式

型式 軸端形式 コアーの呼び径
d
チューブ長さ
L
(m)
回転方向 最高回転数
(rpm)
最小曲げ半径
R
(mm)
許容伝達トルク
(N・cm)
チューブ形式
(外径×被覆材質)
寸法(mm) 寸法(mm)
R≧50d R≧25d R≧50 R≧25 D A B C DD E EE F G GG H I J
M側 F側
DS-13MM-1.5R M・M 13 1.5 R 3500 3000 325 690 412 32×ゴム 12 - 20 - - - M5 35 36 24 94 23 - M6
DS-13MM-2R M・M 13 2 R 3500 3000 325 690 412 32×ゴム 12 - 20 - - - M5 35 36 24 94 23 - M6
DS-13MM-3R M・M 13 3 R 3500 3000 325 690 412 32×ゴム 12 - 20 - - - M5 35 36 24 94 23 - M6
DS-13MM-4R M・M 13 4 R 3500 3000 325 690 412 32×ゴム 12 - 20 - - - M5 35 36 24 94 23 - M6
DS-13MM-5R M・M 13 5 R 3500 3000 325 690 412 32×ゴム 12 - 20 - - - M5 35 36 24 94 23 - M6
DS-04MF-0.5R M・F 4 0.5 R 8000 6000 100 39 20 9.5×PVC 4 16 8 4 12 M3 M3 16 17 10 38 10 18 -
DS-04MF-1R M・F 4 1 R 8000 6000 100 39 20 9.5×PVC 4 16 8 4 12 M3 M3 16 17 10 38 10 18 -
DS-04MF-1.5R M・F 4 1.5 R 8000 6000 100 39 20 9.5×PVC 4 16 8 4 12 M3 M3 16 17 10 38 10 18 -
DS-04MF-2R M・F 4 2 R 8000 6000 100 39 20 9.5×PVC 4 16 8 4 12 M3 M3 16 17 10 38 10 18 -
DS-04MF-3R M・F 4 3 R 8000 6000 100 39 20 9.5×PVC 4 16 8 4 12 M3 M3 16 17 10 38 10 18 -

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
DS-13MM-1.5R DS-13MM-1.5R P 85,100 - -
DS-13MM-2R DS-13MM-2R P 94,000 - -
DS-13MM-3R DS-13MM-3R P 117,000 - -
DS-13MM-4R DS-13MM-4R P 140,000 - -
DS-13MM-5R DS-13MM-5R P 163,000 - -
DS-04MF-0.5R DS-04MF-0.5R P 12,100 - -
DS-04MF-1R DS-04MF-1R P 13,900 - -
DS-04MF-1.5R DS-04MF-1.5R P 15,700 - -
DS-04MF-2R DS-04MF-2R P 17,200 - -
DS-04MF-3R DS-04MF-3R P 21,400 - -
