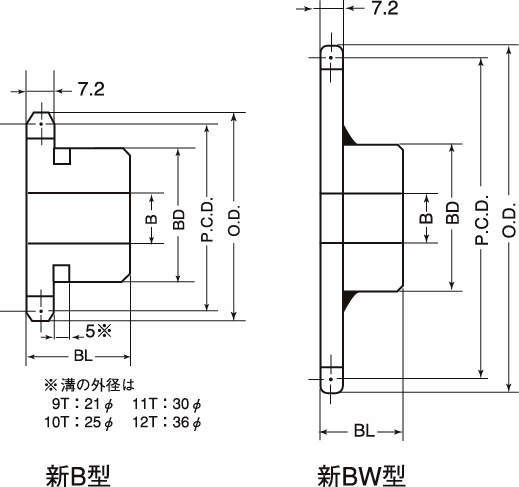

新B型
-
![]()
新B型
-
![]()
新WB型
■片ボスタイプで主に駆動用に使用され、高速回転に適し歯先高周波焼入加工を施し、材質は機械構造用炭素鋼を使用しています。
三興製作所
M40 スプロケット 1列新B型
詳細仕様
36件の型式
| 型式 |
チェーン No |
形状 | 歯数 |
外径 O.D. (mm) |
ピッチ径 P.C.D. (mm) |
歯底円 直径 (mm) |
歯幅T (mm) |
ボス径BD (mm) |
ボス長BL (mm) |
軸孔径 B(mm) |
概略質量 (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 下孔 | 最大 | |||||||||||
| M40B30 | 40 | 新B | 30 | 128 | 121.50 | 113.55 | 7.2 | 63 | 25 | 14 | 42 | 1.1 |
| M40B32 | 40 | 新B | 32 | 136 | 129.57 | 121.62 | 7.2 | 68 | 28 | 14 | 45 | 1.3 |
| M40B34 | 40 | 新B | 34 | 145 | 137.64 | 129.69 | 7.2 | 68 | 28 | 14 | 45 | 1.3 |
| M40B35 | 40 | 新B | 35 | 149 | 141.68 | 133.74 | 7.2 | 68 | 28 | 14 | 45 | 1.4 |
| M40B36 | 40 | 新BW | 36 | 153 | 145.72 | 137.77 | 7.2 | 68 | 28 | 17 | 45 | 1.4 |
| M40B38 | 40 | 新BW | 38 | 161 | 153.79 | 145.84 | 7.2 | 68 | 28 | 17 | 45 | 1.5 |
| M40B40 | 40 | 新BW | 40 | 169 | 161.87 | 153.92 | 7.2 | 68 | 28 | 17 | 45 | 1.6 |
| M40B42 | 40 | 新BW | 42 | 177 | 169.95 | 161.99 | 7.2 | 73 | 32 | 17 | 48 | 2.0 |
| M40B45 | 40 | 新BW | 45 | 189 | 182.06 | 174.00 | 7.2 | 73 | 32 | 17 | 48 | 2.2 |
| M40B48 | 40 | 新BW | 48 | 201 | 194.18 | 186.23 | 7.2 | 73 | 32 | 17 | 48 | 2.3 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| M40B30 | M40B30 | P | 1,420 | 在庫品 | - |
| M40B32 | M40B32 | P | 1,560 | 在庫品 | - |
| M40B34 | M40B34 | P | 1,780 | 在庫品 | - |
| M40B35 | M40B35 | P | 1,800 | 在庫品 | - |
| M40B36 | M40B36 | P | 1,900 | 在庫品 | - |
| M40B38 | M40B38 | P | 2,100 | 在庫品 | - |
| M40B40 | M40B40 | P | 2,200 | 在庫品 | - |
| M40B42 | M40B42 | P | 2,500 | 在庫品 | - |
| M40B45 | M40B45 | P | 2,800 | 在庫品 | - |
| M40B48 | M40B48 | P | 3,000 | 在庫品 | - |
