新B型
-
新B型
-
新WB型
■片ボスタイプで主に駆動用に使用され、高速回転に適し歯先高周波焼入加工を施し、材質は機械構造用炭素鋼を使用しています。
三興製作所

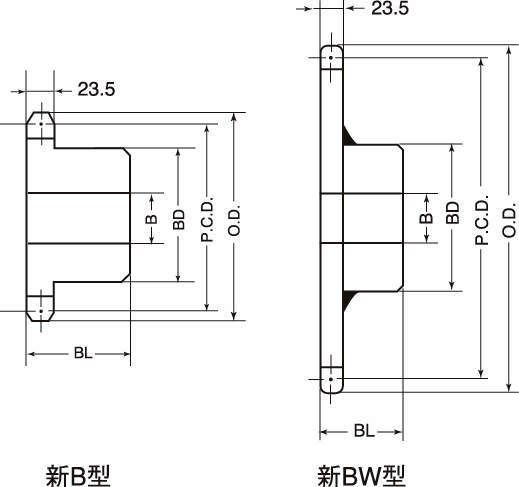

新B型
新B型
新WB型
■片ボスタイプで主に駆動用に使用され、高速回転に適し歯先高周波焼入加工を施し、材質は機械構造用炭素鋼を使用しています。
32件の型式
型式 |
チェーン No |
形状 | 歯数 |
外径 O.D. (mm) |
ピッチ径 P.C.D. (mm) |
歯底円 直径 (mm) |
歯幅 T (mm) |
ボス径 BD (mm) |
ボス長 BL (mm) |
軸孔径B(mm) |
概略 質量 (kg) |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|
下孔 | 最大 | |||||||||||
M120B32 | 120 | 新BW | 32 | 410 | 388.71 | 366.48 | 23.5 | 137 | 71 | 30 | 95 | 25.7 |
M120B34 | 120 | 新BW | 34 | 434 | 412.93 | 390.70 | 23.5 | 137 | 71 | 30 | 95 | - |
M120B35 | 120 | 新BW | 35 | 446 | 425.04 | 402.81 | 23.5 | 137 | 71 | 30 | 95 | 29.7 |
M120B36 | 120 | 新BW | 36 | 458 | 437.15 | 414.92 | 23.5 | 137 | 71 | 30 | 95 | 30.7 |
M120B38 | 120 | 新BW | 38 | 483 | 461.37 | 439.14 | 23.5 | 147 | 80 | 30 | 95 | 34.7 |
M120B40 | 120 | 新BW | 40 | 507 | 485.60 | 463.37 | 23.5 | 147 | 80 | 30 | 103 | 38.2 |
M120B42 | 120 | 新BW | 42 | 531 | 509.83 | 487.60 | 23.5 | 147 | 80 | 30 | 103 | - |
M120B45 | 120 | 新BW | 45 | 568 | 546.19 | 523.96 | 23.5 | 147 | 80 | 30 | 103 | 47.6 |
M120B48 | 120 | 新BW | 48 | 604 | 582.54 | 560.31 | 23.5 | 147 | 80 | 30 | 103 | 53.0 |
M120B50 | 120 | 新BW | 50 | 628 | 606.78 | 584.55 | 23.5 | 147 | 100 | 30 | 103 | 62.5 |
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
M120B32 | M120B32 | P | 26,800 | - | - |
M120B34 | M120B34 | P | 30,000 | - | - |
M120B35 | M120B35 | P | 31,000 | - | - |
M120B36 | M120B36 | P | 31,500 | - | - |
M120B38 | M120B38 | P | 37,000 | - | - |
M120B40 | M120B40 | P | 42,000 | - | - |
M120B42 | M120B42 | P | 50,000 | - | - |
M120B45 | M120B45 | P | 55,000 | - | - |
M120B48 | M120B48 | P | 61,000 | - | - |
M120B50 | M120B50 | P | 66,000 | - | - |
