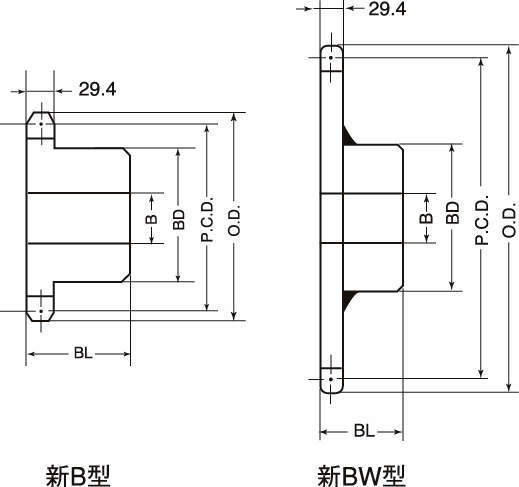

新B型
-
![]()
新B型
-
![]()
新WB型
■片ボスタイプで主に駆動用に使用され、高速回転に適し歯先高周波焼入加工を施し、材質は機械構造用炭素鋼を使用しています。
三興製作所
M160 スプロケット 1列新B型
詳細仕様
31件の型式
| 型式 |
チェーン No |
形状 | 歯数 |
外径 O.D. (mm) |
ピッチ径 P.C.D. (mm) |
歯底円 直径 (mm) |
歯幅 T (mm) |
ボス径 BD (mm) |
ボス長 BL (mm) |
軸孔径B(mm) |
概略 質量 (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 下孔 | 最大 | |||||||||||
| M160B32 | 160 | 新B | 32 | 546 | 518.28 | 489.70 | 29.4 | 167 | 100 | 35 | 118 | 59.9 |
| M160B35 | 160 | 新B | 35 | 595 | 566.71 | 538.14 | 29.4 | 167 | 100 | 35 | 118 | 66.9 |
| M160B36 | 160 | 新B | 36 | 611 | 582.86 | 554.28 | 29.4 | 167 | 100 | 35 | 118 | - |
| M160B38 | 160 | 新B | 38 | 644 | 615.17 | 586.59 | 29.4 | 167 | 100 | 35 | 118 | - |
| M160B40 | 160 | 新B | 40 | 676 | 647.47 | 618.89 | 29.4 | 167 | 112 | 35 | 118 | 85.8 |
| M160B42 | 160 | 新B | 42 | 708 | 679.78 | 651.20 | 29.4 | 167 | 112 | 35 | 118 | - |
| M160B45 | 160 | 新B | 45 | 757 | 728.25 | 699.67 | 29.4 | 187 | 125 | 35 | 132 | 114.4 |
| M160B48 | 160 | 新B | 48 | 806 | 776.72 | 748.14 | 29.4 | 187 | 125 | 35 | 132 | - |
| M160B50 | 160 | 新B | 50 | 838 | 809.04 | 780.46 | 29.4 | 187 | 125 | 35 | 132 | - |
| M160B54 | 160 | 新B | 54 | 903 | 873.68 | 845.10 | 29.4 | 187 | 125 | 35 | 132 | 155.6 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| M160B32 | M160B32 | P | 64,500 | - | - |
| M160B35 | M160B35 | P | 77,000 | - | - |
| M160B36 | M160B36 | P | 89,000 | - | - |
| M160B38 | M160B38 | P | 92,000 | - | - |
| M160B40 | M160B40 | P | 93,000 | - | - |
| M160B42 | M160B42 | P | 108,000 | - | - |
| M160B45 | M160B45 | P | 115,000 | - | - |
| M160B48 | M160B48 | P | 160,000 | - | - |
| M160B50 | M160B50 | P | 170,000 | - | - |
| M160B54 | M160B54 | P | 200,000 | - | - |
