■主に大スプロケットのみ製作されボスが両側にあるもので低速回転の従動用に使用されます。
・溶接構造で熱処理加工は施していません。
■材質はSS400を使用しています。
・機械構造用炭素鋼一体物で歯先高周波焼入品も在庫があります。
三興製作所
M50 スプロケット 1列C型
詳細仕様
32件の型式

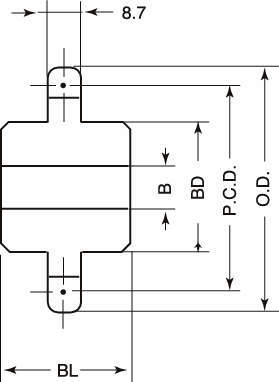

| 型式 |
チェーン No |
形状 | 歯数 |
外径 O.D. (mm) |
ピッチ径 P.C.D. (mm) |
歯底円 直径 (mm) |
歯幅 T (mm) |
ボス径 BD (mm) |
ボス長 BL (mm) |
軸孔径B(mm) |
概略 質量 (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 下孔 | 最大 | |||||||||||
| 50C32 | 50 | C | 32 | 170 | 161.96 | 151.80 | 8.7 | 120 | 40 | 17 | 80 | 4.10 |
| 50C34 | 50 | C | 34 | 180 | 172.05 | 161.89 | 8.7 | 120 | 40 | 17 | 80 | 4.20 |
| 50C35 | 50 | C | 35 | 185 | 177.10 | 166.94 | 8.7 | 120 | 40 | 17 | 80 | 4.40 |
| 50C36 | 50 | C | 36 | 191 | 182.15 | 171.99 | 8.7 | 83 | 50 | 23 | 55 | 3.40 |
| 50C38 | 50 | C | 38 | 201 | 192.24 | 182.08 | 8.7 | 83 | 50 | 23 | 55 | 3.60 |
| 50C40 | 50 | C | 40 | 211 | 202.33 | 192.17 | 8.7 | 83 | 50 | 23 | 55 | 3.80 |
| 50C42 | 50 | C | 42 | 221 | 212.43 | 202.27 | 8.7 | 83 | 50 | 23 | 55 | 4.00 |
| 50C45 | 50 | C | 45 | 237 | 227.58 | 217.42 | 8.7 | 83 | 50 | 23 | 55 | 4.40 |
| 50C48 | 50 | C | 48 | 252 | 242.73 | 232.57 | 8.7 | 83 | 50 | 23 | 55 | 4.80 |
| 50C50 | 50 | C | 50 | 262 | 252.82 | 242.66 | 8.7 | 83 | 50 | 23 | 55 | 5.00 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 50C32 | 50C32 | P | 8,240 | - | - |
| 50C34 | 50C34 | P | 9,200 | - | - |
| 50C35 | 50C35 | P | 9,770 | - | - |
| 50C36 | 50C36 | P | 7,080 | - | - |
| 50C38 | 50C38 | P | 7,600 | - | - |
| 50C40 | 50C40 | P | 7,400 | - | - |
| 50C42 | 50C42 | P | 8,030 | - | - |
| 50C45 | 50C45 | P | 8,260 | - | - |
| 50C48 | 50C48 | P | 9,020 | - | - |
| 50C50 | 50C50 | P | 9,990 | - | - |
