■2列スプロケットは2列新B型（片ボス一体構造）となっています。
■B型は材質機械構造用炭素鋼で歯先高周波焼入しています。
三興製作所

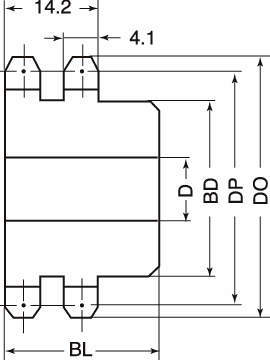

M35 スプロケット 2列新B型
詳細仕様
30件の型式
| 型式 |
チェーン No |
形状 | 歯数 |
外径 O.D. (mm) |
ピッチ径 P.C.D. (mm) |
歯底円 直径 (mm) |
歯幅 T (mm) |
ボス径 BD (mm) |
ボス長 BL (mm) |
軸孔径B(mm) |
概略 質量 (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 下孔 | 最大 | |||||||||||
| M35-2B20 | 35 | 2B | 20 | 65 | 60.89 | 55.81 | 4.1 | 50 | 40 | 12 | 32 | 0.64 |
| M35-2B21 | 35 | 2B | 21 | 68 | 63.91 | 58.83 | 4.1 | 50 | 40 | 12 | 32 | 0.64 |
| M35-2B22 | 35 | 2B | 22 | 71 | 66.93 | 61.85 | 4.1 | 55 | 40 | 12 | 35 | 0.67 |
| M35-2B23 | 35 | 2B | 23 | 75 | 69.95 | 64.87 | 4.1 | 60 | 40 | 12 | 35 | 0.78 |
| M35-2B24 | 35 | 2B | 24 | 78 | 72.97 | 67.89 | 4.1 | 60 | 40 | 15 | 38 | 0.82 |
| M35-2B25 | 35 | 2B | 25 | 81 | 76.00 | 70.92 | 4.1 | 60 | 40 | 15 | 38 | 0.92 |
| M35-2B26 | 35 | 2B | 26 | 84 | 79.02 | 73.94 | 4.1 | 65 | 45 | 15 | 42 | 0.96 |
| M35-2B27 | 35 | 2B | 27 | 87 | 82.05 | 76.97 | 4.1 | 65 | 45 | 15 | 42 | 1.22 |
| M35-2B28 | 35 | 2B | 28 | 90 | 85.07 | 79.99 | 4.1 | 65 | 45 | 15 | 42 | 1.26 |
| M35-2B30 | 35 | 2B | 30 | 96 | 91.12 | 86.04 | 4.1 | 65 | 45 | 15 | 42 | 1.34 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| M35-2B20 | M35-2B20 | P | 2,200 | - | - |
| M35-2B21 | M35-2B21 | P | 2,350 | - | - |
| M35-2B22 | M35-2B22 | P | 2,300 | - | - |
| M35-2B23 | M35-2B23 | P | 2,800 | - | - |
| M35-2B24 | M35-2B24 | P | 2,650 | - | - |
| M35-2B25 | M35-2B25 | P | 2,800 | - | - |
| M35-2B26 | M35-2B26 | P | 3,400 | - | - |
| M35-2B27 | M35-2B27 | P | 3,450 | - | - |
| M35-2B28 | M35-2B28 | P | 3,450 | - | - |
| M35-2B30 | M35-2B30 | P | 3,650 | - | - |
