Jスプリング JAシリーズは、ステンレス鋼線を用いた圧縮コイルばねです
・Jスプリングは、材料にステンレス鋼線（SUS304-WPB）を用いた丸線コイルばねです。
・JAシリーズは、線経は0.2～1.6mmの圧縮コイルばねです。
共通仕様
| タイプ | 丸線圧縮コイルばね |
|---|---|
| 材料 | ばね用ステンレス鋼 SUS304-WPB |
| 防錆処理 | 無し |
| 使用温度 | 290℃以下 |
東京発条製作所
Jスプリング JAシリーズ
詳細仕様
352件の型式

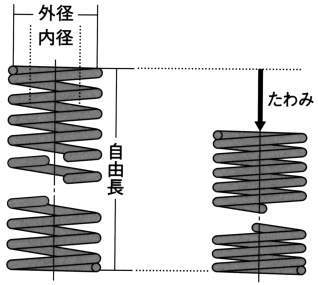

| 型式 |
線径 (mm) |
外径 (mm) |
内径 (mm) |
総巻数 (回) |
自由長 (mm) |
ばね 定数 (N/mm) |
使用 たわみ (mm) |
使用 荷重 (N) |
入数 (個) |
|---|---|---|---|---|---|---|---|---|---|
| JA-51 | 0.35 | 3.0 | 2.30 | 16.00 | 15.0 | 0.49 | 7.0 | 3.4 | 20 |
| JA-52 | 0.40 | 3.0 | 2.20 | 9.00 | 7.5 | 1.80 | 3.0 | 5.4 | 20 |
| JA-53 | 0.40 | 3.0 | 2.20 | 11.50 | 10.0 | 1.32 | 4.1 | 5.4 | 20 |
| JA-54 | 0.40 | 3.0 | 2.20 | 17.00 | 15.0 | 0.83 | 6.5 | 5.4 | 20 |
| JA-55 | 0.45 | 3.0 | 2.10 | 9.00 | 7.5 | 2.98 | 2.3 | 6.9 | 20 |
| JA-56 | 0.45 | 3.0 | 2.10 | 11.75 | 10.0 | 2.15 | 3.2 | 6.9 | 20 |
| JA-57 | 0.45 | 3.0 | 2.10 | 17.50 | 15.0 | 1.37 | 5.0 | 6.9 | 20 |
| JA-58 | 0.23 | 3.5 | 3.04 | 5.50 | 7.5 | 0.20 | 5.0 | 0.98 | 20 |
| JA-59 | 0.23 | 3.5 | 3.04 | 6.75 | 10.0 | 0.15 | 6.7 | 0.98 | 20 |
| JA-60 | 0.23 | 3.5 | 3.04 | 9.25 | 15.0 | 0.10 | 10.0 | 0.98 | 20 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| JA-51 | JA-51 | C | 1,500 | - | 在庫品 |
| JA-52 | JA-52 | C | 1,500 | - | 在庫品 |
| JA-53 | JA-53 | C | 1,500 | - | 在庫品 |
| JA-54 | JA-54 | C | 1,500 | - | 在庫品 |
| JA-55 | JA-55 | C | 1,500 | - | 在庫品 |
| JA-56 | JA-56 | C | 1,500 | - | 在庫品 |
| JA-57 | JA-57 | C | 1,500 | - | 在庫品 |
| JA-58 | JA-58 | C | 1,500 | - | 在庫品 |
| JA-59 | JA-59 | C | 1,500 | - | 在庫品 |
| JA-60 | JA-60 | C | 1,500 | - | 在庫品 |
・上記価格は、1袋の価格です。
