TSSKV ステンレスばね座金組込みトリーマボルト

・六角ボルト（全ねじ）にばね座金が組込まれており、脱落しません。組込み式なので作業効率が向上します。ステンレス鋼（SUS304）なので耐食性、耐熱性に優れています。
・機械、建築、車両等の一般的な締めつけに使用します。生地に比べ耐食性があります。

: #ボルト・ナット・ワッシャー

共通仕様

シリーズ	トリーマ・セムス
材質	SUS304相当
表面処理	生地
その他	ばね座金付

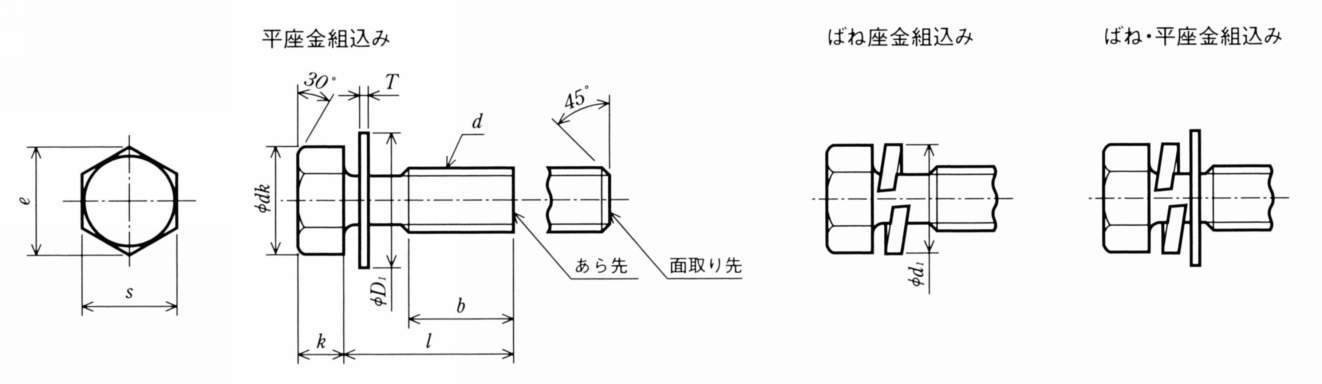

寸法図
カタログ・チラシ

詳細仕様

前へ

次へ

60件中 11-20件
表示件数

仕様
価格・納期

60件の型式

型式	ねじの呼びd	l （mm）	入数	ボルト本体						ばね座金外径d₁（最大）（mm）	座面から完全ねじ部までの最大値a （mm）
				頭高k （mm）		六角二面幅s （mm）		六角対角e （mm）	dk （約mm）
				基準寸法	許容差	基準寸法	許容差	六角対角e （mm）	dk （約mm）
TSSKV5-16	M5	16	1	3.5	±0.15	8	⁰_−0.2	8.87	7.8	8.5	4.3
TSSKV5-16-100	M5	16	100	3.5	±0.15	8	⁰_−0.2	8.87	7.8	8.5	4.3
TSSKV5-20	M5	20	1	3.5	±0.15	8	⁰_−0.2	8.87	7.8	8.5	4.3
TSSKV5-20-100	M5	20	100	3.5	±0.15	8	⁰_−0.2	8.87	7.8	8.5	4.3
TSSKV6-10	M6	10	1	4	±0.15	10	⁰_−0.2	11.05	9.8	11.5	5.1
TSSKV6-10-100	M6	10	100	4	±0.15	10	⁰_−0.2	11.05	9.8	11.5	5.1
TSSKV6-12	M6	12	1	4	±0.15	10	⁰_−0.2	11.05	9.8	11.5	5.1
TSSKV6-12-100	M6	12	100	4	±0.15	10	⁰_−0.2	11.05	9.8	11.5	5.1
TSSKV6-15	M6	15	1	4	±0.15	10	⁰_−0.2	11.05	9.8	11.5	5.1
TSSKV6-15-100	M6	15	100	4	±0.15	10	⁰_−0.2	11.05	9.8	11.5	5.1

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
TSSKV5-16	TSSKV5-16	P	100	-	在庫品
TSSKV5-16-100	TSSKV5-16-100	C	4,760	-	在庫品
TSSKV5-20	TSSKV5-20	P	110	-	在庫品
TSSKV5-20-100	TSSKV5-20-100	C	4,890	-	在庫品
TSSKV6-10	TSSKV6-10	P	110	-	在庫品
TSSKV6-10-100	TSSKV6-10-100	C	5,400	-	在庫品
TSSKV6-12	TSSKV6-12	P	120	-	在庫品
TSSKV6-12-100	TSSKV6-12-100	C	5,720	-	在庫品
TSSKV6-15	TSSKV6-15	P	120	-	在庫品
TSSKV6-15-100	TSSKV6-15-100	C	6,000	-	在庫品
