PNSKK ステンレスばね座金小形平座金組込み十字穴付なべ小ねじ

・十字穴付なべ小ねじにばね座金と小形平座金が組込まれており、脱落しません。組込み式なので作業効率が向上します。ステンレス鋼（SUSXM-7）なので耐食性、耐熱性に優れています。
・ボルトに比べ小さな部材の一般的な締結に使用します。耐食性に優れていますので湿気の多い場所、屋外にある物に使用します。

#ボルト・ナット・ワッシャー

共通仕様

シリーズ 座金組込み小ねじ
材質 SUS304相当
表面処理 生地
その他 ばね・小形平座金付

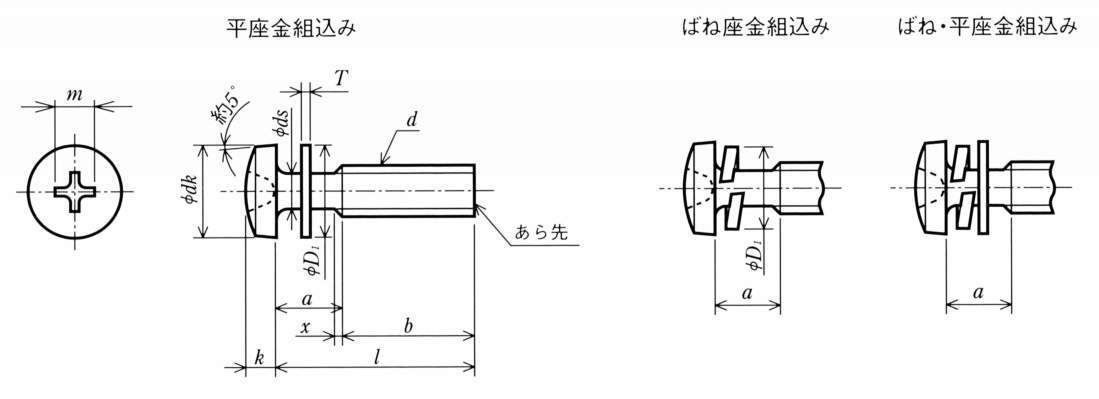

  • 寸法図

詳細仕様

前へ
次へ

  • 44件中 11-20件

  • 表示件数

44件の型式

型式 ねじの
呼び		 l
（mm）		 入数 小ねじ本体（mm） ばね座金
外径最大
（mm）		 小形平座金
外径D1×厚みT
（mm）		 座面から完全ねじ部
までの最大値
a（mm）
頭径 dk 頭高 k 十字穴
十字穴 番号 翼長さ m（参考）
PNSKK3-16-10 M3 16 10 5.50−0.5 2±0.15 2 3.6 5.5 6×0.5 3
PNSKK3-16-100 M3 16 100 5.50−0.5 2±0.15 2 3.6 5.5 6×0.5 3
PNSKK3-20-10 M3 20 10 5.50−0.5 2±0.15 2 3.6 5.5 6×0.5 3
PNSKK3-20-100 M3 20 100 5.50−0.5 2±0.15 2 3.6 5.5 6×0.5 3
PNSKK3-30-10 M3 30 10 5.50−0.5 2±0.15 2 3.6 5.5 6×0.5 3
PNSKK3-30-100 M3 30 100 5.50−0.5 2±0.15 2 3.6 5.5 6×0.5 3
PNSKK4-8-10 M4 8 10 70−0.5 2.6±0.15 2 4.2 7 8×0.5 4.4
PNSKK4-8-100 M4 8 100 70−0.5 2.6±0.15 2 4.2 7 8×0.5 4.4
PNSKK4-10-10 M4 10 10 70−0.5 2.6±0.15 2 4.2 7 8×0.5 4.4
PNSKK4-10-100 M4 10 100 70−0.5 2.6±0.15 2 4.2 7 8×0.5 4.4

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
PNSKK3-16-10 PNSKK3-16-10 C 350 - 在庫品
PNSKK3-16-100 PNSKK3-16-100 C 1,830 - 在庫品
PNSKK3-20-10 PNSKK3-20-10 C 390 - 在庫品
PNSKK3-20-100 PNSKK3-20-100 C 2,070 - 在庫品
PNSKK3-30-10 PNSKK3-30-10 C 460 - 在庫品
PNSKK3-30-100 PNSKK3-30-100 C 2,330 - 在庫品
PNSKK4-8-10 PNSKK4-8-10 C 420 - 在庫品
PNSKK4-8-100 PNSKK4-8-100 C 2,090 - 在庫品
PNSKK4-10-10 PNSKK4-10-10 C 460 - 在庫品
PNSKK4-10-100 PNSKK4-10-100 C 2,320 - 在庫品
