・六角穴付ボルト用のばね座金で、六角穴付ボルトの頭と一緒に下穴に入るように、呼び径に対し外径が小さくなっています。戻り止め効果が有ります。メッキはして有りません。
・六角穴付ボルトで締結する場合の戻り止めワッシャーとして使用します。生地で錆びやすい為、常に油のかかる環境下か耐食性を必要としない場所に使用します。
共通仕様
| シリーズ | ばね座金 |
|---|---|
| 材質 | 炭素鋼 |
| 表面処理 | 黒色酸化皮膜 |
YHT
SCCB 六角穴付ボルト用ばね座金 2号
詳細仕様
26件の型式

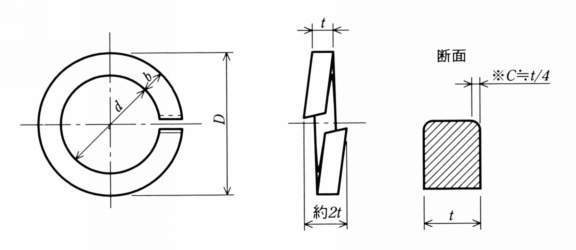

| 型式 | 呼び | 入数 | 内径d（mm） |
外径D 最大 （mm） |
断面寸法 幅b×厚t （mm） |
|
|---|---|---|---|---|---|---|
| 基本寸法 | 許容差 | |||||
| SCCB4-10 | 4 | 10 | 4.1 | ＋0.40 | 7.0 | 1.2×1.2 |
| SCCB4-300 | 4 | 300 | 4.1 | ＋0.40 | 7.0 | 1.2×1.2 |
| SCCB5-10 | 5 | 10 | 5.1 | ＋0.40 | 8.5 | 1.4×1.4 |
| SCCB5-300 | 5 | 300 | 5.1 | ＋0.40 | 8.5 | 1.4×1.4 |
| SCCB6-10 | 6 | 10 | 6.1 | ＋0.40 | 10.0 | 1.6×1.6 |
| SCCB6-300 | 6 | 300 | 6.1 | ＋0.40 | 10.0 | 1.6×1.6 |
| SCCB8-10 | 8 | 10 | 8.1 | ＋0.60 | 13.0 | 2.0×2.0 |
| SCCB8-300 | 8 | 300 | 8.1 | ＋0.60 | 13.0 | 2.0×2.0 |
| SCCB10-10 | 10 | 10 | 10.2 | ＋0.60 | 16.0 | 2.5×2.5 |
| SCCB10-300 | 10 | 300 | 10.2 | ＋0.60 | 16.0 | 2.5×2.5 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SCCB4-10 | SCCB4-10 | C | 260 | - | 在庫品 |
| SCCB4-300 | SCCB4-300 | C | 1,560 | - | 在庫品 |
| SCCB5-10 | SCCB5-10 | C | 260 | - | 在庫品 |
| SCCB5-300 | SCCB5-300 | C | 1,560 | - | 在庫品 |
| SCCB6-10 | SCCB6-10 | C | 260 | - | 在庫品 |
| SCCB6-300 | SCCB6-300 | C | 1,560 | - | 在庫品 |
| SCCB8-10 | SCCB8-10 | C | 310 | - | 在庫品 |
| SCCB8-300 | SCCB8-300 | C | 3,120 | - | 在庫品 |
| SCCB10-10 | SCCB10-10 | C | 380 | - | 在庫品 |
| SCCB10-300 | SCCB10-300 | C | 3,900 | - | 在庫品 |
