・ばね特性を利用したクッションです。皿状が平面になる方向に荷重が働くので、小さなスペースで大きな負荷重に耐えることができます。高さ・板厚の比の変化で、たわみ-荷重特性が変わるため、これを種々組合せることにより任意のばね特性が比較的容易に得られます。
・緩衝用ばね(クッション)として使用します。ボルト、ナット締結の緩み止めとしては使用できません。
共通仕様
シリーズ | 皿ばね類・その他 |
---|---|
材質 | ばね用鋼 |
表面処理 | 燐酸塩皮膜 |
YHT
・ばね特性を利用したクッションです。皿状が平面になる方向に荷重が働くので、小さなスペースで大きな負荷重に耐えることができます。高さ・板厚の比の変化で、たわみ-荷重特性が変わるため、これを種々組合せることにより任意のばね特性が比較的容易に得られます。
・緩衝用ばね(クッション)として使用します。ボルト、ナット締結の緩み止めとしては使用できません。
シリーズ | 皿ばね類・その他 |
---|---|
材質 | ばね用鋼 |
表面処理 | 燐酸塩皮膜 |
55件の型式

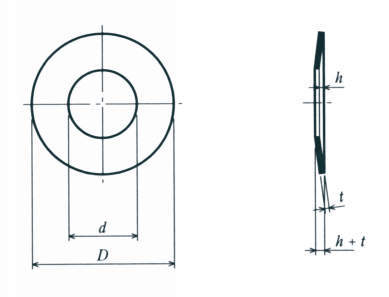

型式 | タイプ | 呼び径 | 入数 | d(mm) | D(mm) | t(mm) |
h 約 (mm) |
h+t 約 (mm) |
|||
---|---|---|---|---|---|---|---|---|---|---|---|
基本寸法 | 寸法差 | 基本寸法 | 寸法差 | 基本寸法 | 寸法差 | ||||||
DMIP25-H | 重荷重用 | 25 | 1 | 25.4 | +0.5−0.2 | 50 | ±0.5 | 3 | ±0.09 | 1.1 | 4.1 |
DMIP25-H-50 | 重荷重用 | 25 | 50 | 25.4 | +0.5−0.2 | 50 | ±0.5 | 3 | ±0.09 | 1.1 | 4.1 |
DMIP30-H | 重荷重用 | 30 | 1 | 31 | +0.6−0.4 | 63 | ±0.6 | 3.5 | ±0.09 | 1.4 | 4.9 |
DMIP35-H | 重荷重用 | 35 | 1 | 36 | +0.6−0.4 | 71 | ±0.6 | 4 | ±0.12 | 1.6 | 5.6 |
DMIP45-H | 重荷重用 | 45 | 1 | 46 | +0.6−0.4 | 91 | ±0.6 | 5 | ±0.15 | 2 | 7 |
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
DMIP25-H | DMIP25-H | P | 790 | - | 在庫品 |
DMIP25-H-50 | DMIP25-H-50 | C | 18,200 | - | 在庫品 |
DMIP30-H | DMIP30-H | P | 1,050 | - | 在庫品 |
DMIP35-H | DMIP35-H | P | 1,720 | - | 在庫品 |
DMIP45-H | DMIP45-H | P | 3,280 | - | 在庫品 |
