・安全で確実な締結システムです。
・設計変更への対応が容易です。
・納期短縮、在庫削減などの効果があります。
・欧米主要メーカーと同一規格。互換性があります。
・あらゆる回転伝導機器に適用できます。
・14倍にもなるレンチの力。
共通仕様
| 使用ベルト | 標準Vベルト：A SPベルト：SPA |
|---|
鍋屋バイテック会社
Vプーリー｜イソメック SPプーリー SPA
詳細仕様
73件の型式
-
1本掛
-
2本掛
-
3本掛
| 型式 |
データム径 dd (mm) |
外径 de (mm) |

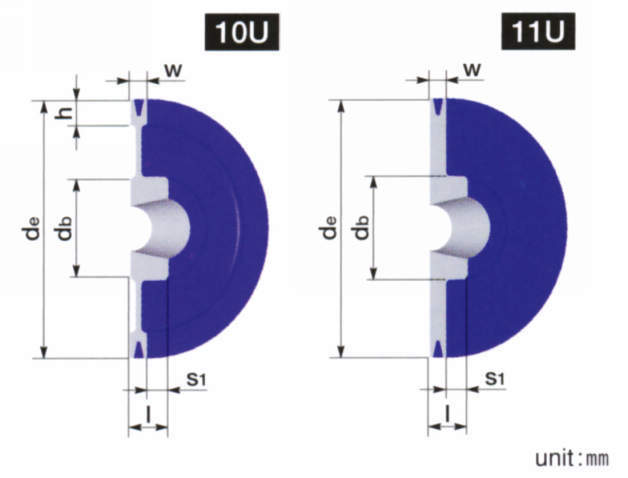

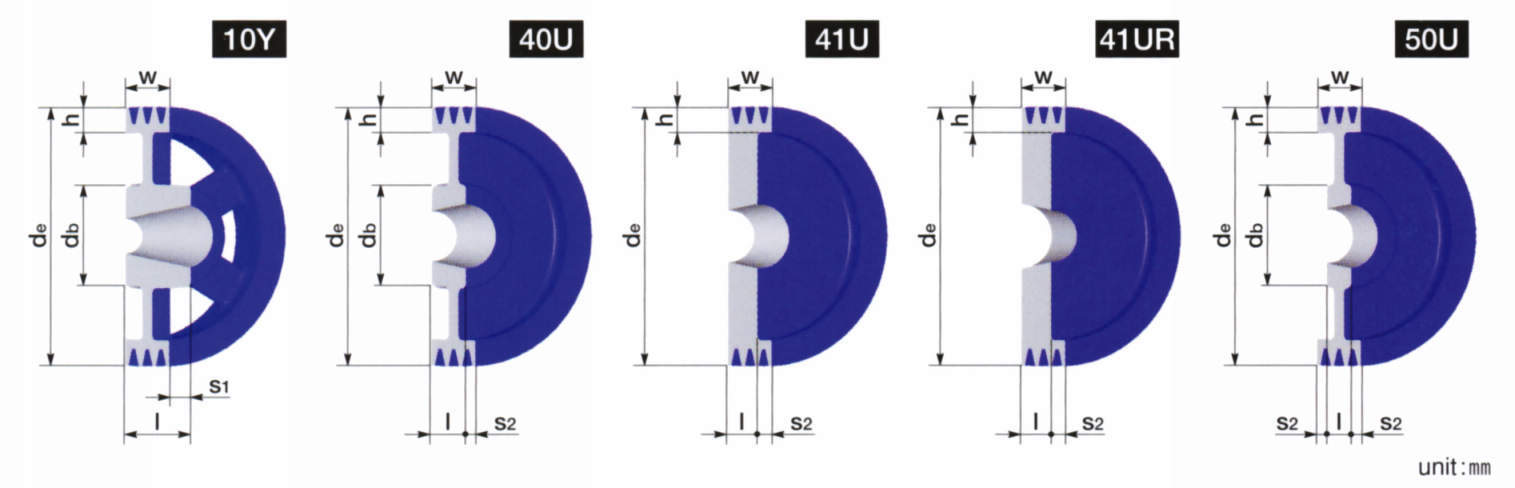

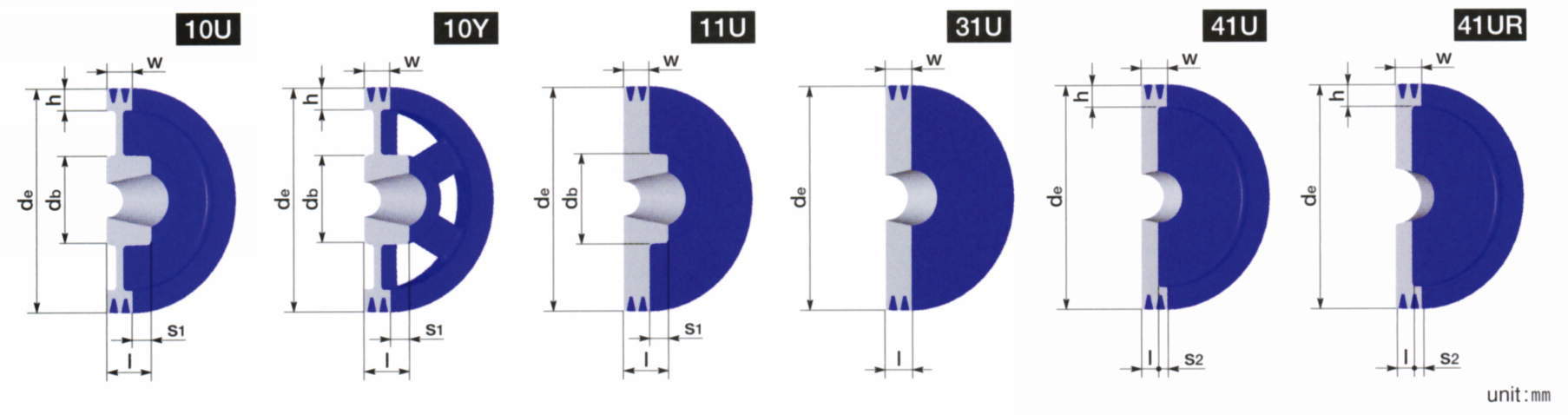

適用ブッシング | 形状図番 | 溝本数 | ハブ (mm) | リム (mm) |
慣性モーメント (kg・m2) |
質量 (kg) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | 最大軸穴径 | db | l | s1 | s2 | w | h (0～+2) | ||||||||
| 新JIS平行キー シャローキー | 旧JIS平行キー | ||||||||||||||
| SPA75-2 | 75 | 80.5 | 1108 | 28 | 25 | 41UR | 2 | - | 22 | - | 13 | 35 | 19 | 0.000553 | 0.63 |
| SPA80-2 | 80 | 85.5 | 1210 | 32 | 28 | 41UR | 2 | - | 25 | - | 10 | 35 | 19 | 0.000684 | 0.66 |
| SPA85-2 | 85 | 90.5 | 1210 | 32 | 28 | 41UR | 2 | - | 25 | - | 10 | 35 | 19 | 0.000895 | 0.78 |
| SPA90-2 | 90 | 95.5 | 1610 | 42 | 38 | 41UR | 2 | - | 25 | - | 10 | 35 | 19 | 0.00106 | 0.77 |
| SPA93-2 | 93 | 98.5 | 1610 | 42 | 38 | 41UR | 2 | - | 25 | - | 10 | 35 | 18 | 0.00123 | 0.86 |
| SPA95-2 | 95 | 100.5 | 1610 | 42 | 38 | 41UR | 2 | - | 25 | - | 10 | 35 | 19 | 0.00135 | 0.91 |
| SPA98-2 | 98 | 103.5 | 1610 | 42 | 38 | 41UR | 2 | - | 25 | - | 10 | 35 | 18 | 0.00156 | 1.00 |
| SPA100-2 | 100 | 105.5 | 1610 | 42 | 38 | 41UR | 2 | - | 25 | - | 10 | 35 | 19 | 0.00170 | 1.06 |
| SPA103-2 | 103 | 108.5 | 1610 | 42 | 38 | 41UR | 2 | - | 25 | - | 10 | 35 | 17.5 | 0.00194 | 1.15 |
| SPA106-2 | 106 | 111.5 | 1610 | 42 | 38 | 41UR | 2 | - | 25 | - | 10 | 35 | 19 | 0.00220 | 1.24 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SPA75-2 | SPA-75-2 | P | 4,270 | 在庫品 | 在庫品 |
| SPA80-2 | SPA-80-2 | P | 4,320 | 在庫品 | 在庫品 |
| SPA85-2 | SPA-85-2 | P | 4,810 | 在庫品 | 在庫品 |
| SPA90-2 | SPA-90-2 | P | 4,910 | 在庫品 | 在庫品 |
| SPA93-2 | SPA-93-2 | P | 5,370 | 在庫品 | 在庫品 |
| SPA95-2 | SPA-95-2 | P | 5,460 | 在庫品 | 在庫品 |
| SPA98-2 | SPA-98-2 | P | 5,730 | - | 在庫品 |
| SPA100-2 | SPA-100-2 | P | 5,780 | 在庫品 | 在庫品 |
| SPA103-2 | SPA-103-2 | P | 6,160 | 在庫品 | 在庫品 |
| SPA106-2 | SPA-106-2 | P | 6,160 | 在庫品 | 在庫品 |
上記価格にはブッシングは含まれておりません。
