・材質・加工精度・バランス精度ともにJIS規格(JIS B 1855-1978)｢細幅Vプーリ｣)を上回る最高品質のプーリーです。
・外周での不釣合い許容値はプーリー質量の0.1％を保証。
・表面処理は、防錆効果が高く仕上がりの美しい電着塗装を行っています。
・鋳造から機械加工・表面処理まで一貫生産。多品種少量生産と短納期を極限まで追求。
・軸穴・キー溝・押しねじの追加工を標準化。
共通仕様
| 形状 | U：ベタ X：4本リム Y：6本リム |
|---|
鍋屋バイテック会社
Vプーリー｜ウェッジプーリー 5V形
詳細仕様
257件の型式
-
2本掛
-
3本掛
-
4本掛
-
5本掛
-
6本掛
-
8本掛
-
10本掛
| 型式 |
ピッチ径 dp (mm) |
外径 de (mm) |

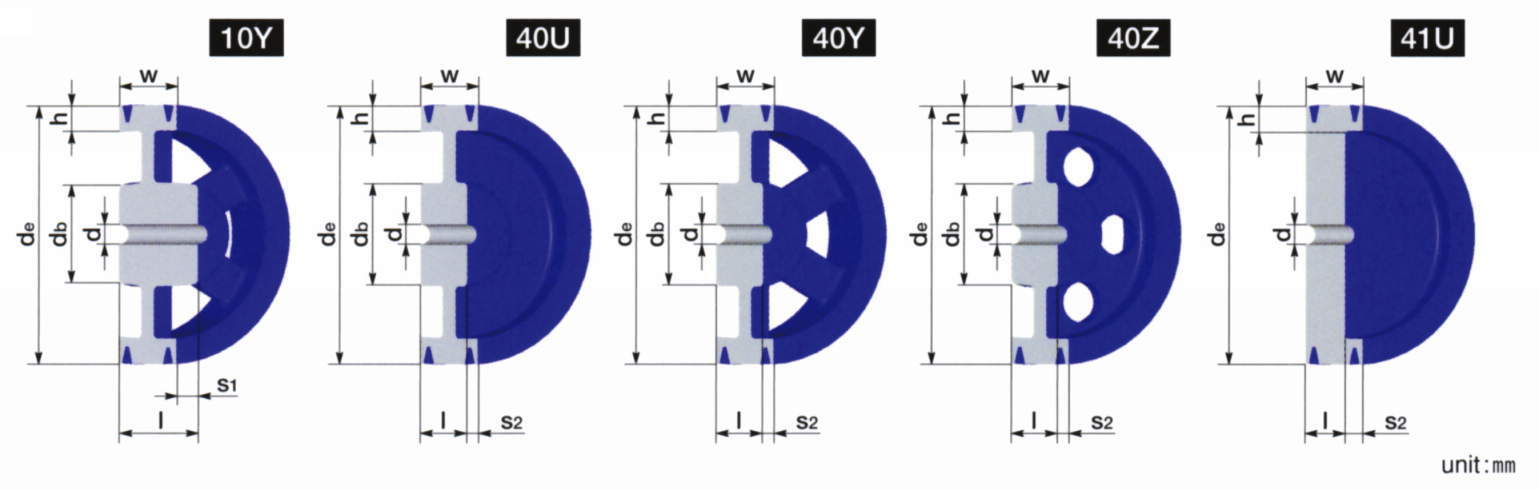

軸穴径d(mm) | 形状図番 | 溝本数 | ハブ (mm) | リム (mm) |
慣性モーメント (kg・m2) |
質量 (kg) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大 | 下穴 | db | l | s1 | s2 | w | h(0～+3) | |||||||
| 180-5V-3 | 177.4 | 181 | 60 | - | 21U | 3 | 100 | 70 | 14.6 | 5 | 60.4 | 25.5 | 0.0337 | 9.94 |
| 180-5V-3F | 177.4 | 181 | 85 | - | 31U | 3 | - | 60.4 | - | - | 60.4 | - | 0.0343 | 9.77 |
| 190-5V-3 | 187.4 | 191 | 60 | - | 21U | 3 | 100 | 70 | 14.6 | 5 | 60.4 | 25.5 | 0.0429 | 11.3 |
| 190-5V-3F | 187.4 | 191 | 90 | - | 31U | 3 | - | 60.4 | - | - | 60.4 | - | 0.0433 | 11.0 |
| 200-5V-3 | 197.4 | 201 | 60 | - | 21U | 3 | 100 | 70 | 14.6 | 5 | 60.4 | 25.5 | 0.0530 | 12.5 |
| 200-5V-3F | 197.4 | 201 | 55 | - | 30U | 3 | 100 | 60.4 | - | - | 60.4 | 25.5 | 0.0400 | 8.85 |
| 210-5V-3 | 207.4 | 211 | 55 | - | 20U | 3 | 100 | 70 | 14.6 | 5 | 60.4 | 24.5 | 0.0469 | 9.75 |
| 212-5V-3 | 209.4 | 213 | 55 | - | 20U | 3 | 100 | 70 | 14.6 | 5 | 60.4 | 25.5 | 0.0496 | 10.0 |
| 212-5V-3F | 209.4 | 213 | 55 | - | 30U | 3 | 100 | 60.4 | - | - | 60.4 | 25.5 | 0.0488 | 9.46 |
| 220-5V-3 | 217.4 | 221 | 70 | - | 10U | 3 | 120 | 70 | 9.6 | - | 60.4 | 23.5 | 0.0601 | 11.9 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 180-5V-3 | 180-5V-3 | P | 16,200 | 在庫品 | 在庫品 |
| 180-5V-3F | 180-5V-3F | P | 17,100 | 在庫品 | 在庫品 |
| 190-5V-3 | 190-5V-3 | P | 17,800 | 在庫品 | 在庫品 |
| 190-5V-3F | 190-5V-3F | P | 18,800 | - | 在庫品 |
| 200-5V-3 | 200-5V-3 | P | 18,500 | 在庫品 | 在庫品 |
| 200-5V-3F | 200-5V-3F | P | 18,900 | 在庫品 | 在庫品 |
| 210-5V-3 | 210-5V-3 | P | 18,600 | 在庫品 | 在庫品 |
| 212-5V-3 | 212-5V-3 | P | 19,300 | 在庫品 | 在庫品 |
| 212-5V-3F | 212-5V-3F | P | 20,400 | - | 在庫品 |
| 220-5V-3 | 220-5V-3 | P | 21,100 | 在庫品 | 在庫品 |
