・材質・加工精度・バランス精度ともにJIS規格(JIS B 1855-1978)｢細幅Vプーリ｣)を上回る最高品質のプーリーです。
・外周での不釣合い許容値はプーリー質量の0.1％を保証。
・表面処理は、防錆効果が高く仕上がりの美しい電着塗装を行っています。
・鋳造から機械加工・表面処理まで一貫生産。多品種少量生産と短納期を極限まで追求。
・軸穴・キー溝・押しねじの追加工を標準化。
共通仕様

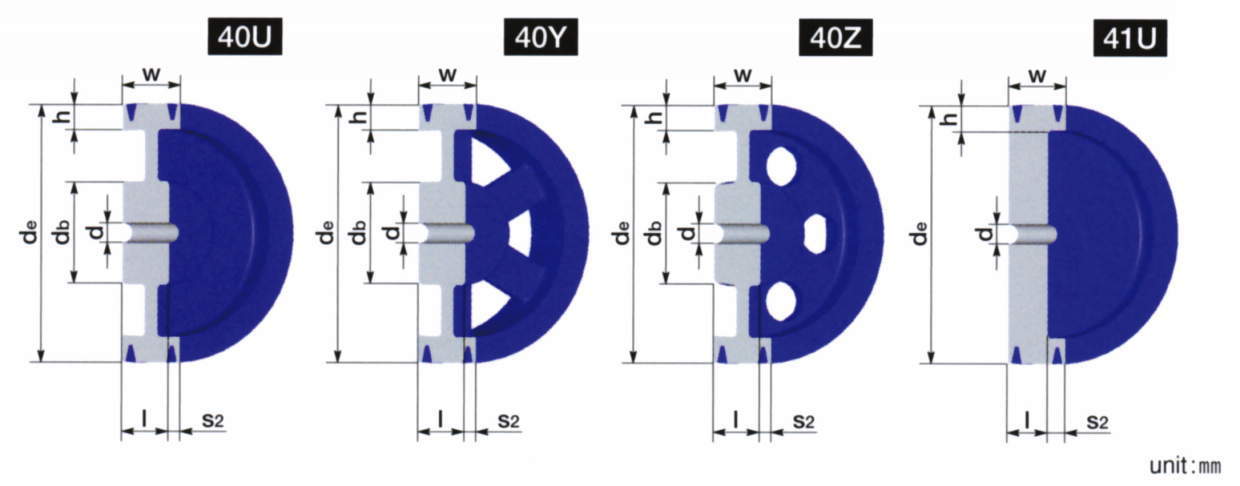

| 形状 | U：ベタ X：4本リム Y：6本リム |
|---|
鍋屋バイテック会社
Vプーリー｜ウェッジプーリー 5V形
詳細仕様
257件の型式
-
2本掛
-
3本掛
-
4本掛
-
5本掛
-
6本掛
-
8本掛
-
10本掛
| 型式 |
ピッチ径 dp (mm) |
外径 de (mm) |
軸穴径d(mm) | 形状図番 | 溝本数 | ハブ (mm) | リム (mm) |
慣性モーメント (kg・m2) |
質量 (kg) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大 | 下穴 | db | l | s1 | s2 | w | h(0～+3) | |||||||
| 224-5V-3 | 221.4 | 225 | 70 | - | 10U | 3 | 120 | 70 | 9.6 | - | 60.4 | 25.5 | 0.0649 | 12.2 |
| 230-5V-3 | 227.4 | 231 | 70 | - | 10U | 3 | 120 | 70 | 9.6 | - | 60.4 | 22.5 | 0.0658 | 12.0 |
| 236-5V-3 | 233.4 | 237 | 70 | - | 10U | 3 | 120 | 70 | 9.6 | - | 60.4 | 25.5 | 0.0771 | 12.9 |
| 240-5V-3 | 237.4 | 241 | 70 | - | 10U | 3 | 120 | 70 | 9.6 | - | 60.4 | 25.5 | 0.0815 | 13.1 |
| 250-5V-3 | 247.4 | 251 | 70 | - | 10U | 3 | 120 | 70 | 9.6 | - | 60.4 | 22.5 | 0.0935 | 13.7 |
| 260-5V-3 | 257.4 | 261 | 75 | - | 10U | 3 | 130 | 70 | 9.6 | - | 60.4 | 23 | 0.105 | 15.7 |
| 265-5V-3 | 262.4 | 266 | 75 | - | 10U | 3 | 130 | 70 | 9.6 | - | 60.4 | 25.5 | 0.118 | 15.5 |
| 280-5V-3 | 277.4 | 281 | 75 | - | 10U | 3 | 130 | 70 | 9.6 | - | 60.4 | 25.5 | 0.143 | 16.5 |
| 300-5V-3 | 297.4 | 301 | 75 | - | 10Z | 3 | 130 | 80 | 19.6 | - | 60.4 | 25.5 | 0.172 | 17.7 |
| 315-5V-3 | 312.4 | 316 | 80 | - | 10Z | 3 | 140 | 80 | 19.6 | - | 60.4 | 25.5 | 0.209 | 19.8 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 224-5V-3 | 224-5V-3 | P | 21,200 | 在庫品 | 在庫品 |
| 230-5V-3 | 230-5V-3 | P | 21,300 | 在庫品 | 在庫品 |
| 236-5V-3 | 236-5V-3 | P | 21,800 | 在庫品 | 在庫品 |
| 240-5V-3 | 240-5V-3 | P | 23,100 | 在庫品 | 在庫品 |
| 250-5V-3 | 250-5V-3 | P | 23,800 | 在庫品 | 在庫品 |
| 260-5V-3 | 260-5V-3 | P | 25,500 | 在庫品 | 在庫品 |
| 265-5V-3 | 265-5V-3 | P | 26,200 | 在庫品 | 在庫品 |
| 280-5V-3 | 280-5V-3 | P | 26,300 | 在庫品 | 在庫品 |
| 300-5V-3 | 300-5V-3 | P | 28,100 | 在庫品 | 在庫品 |
| 315-5V-3 | 315-5V-3 | P | 32,000 | 在庫品 | 在庫品 |
