SBC363
SBC363
【3次元ブラケット】
・球体変動構造のため、位置合わせが自由自在。
・材質がSUS304、耐食性、耐熱性に優れている。
・通常のマルパイジョンの組み合わせでも同じ構造にできますが、ネジを締める箇所が多くなるため調整が難しく、締めている間に取付け位置がずれる可能性があります。3次元パイジョンなら、そのような心配がありません。
・材質をステンレスにすることにより食品・化粧品・薬品業界をターゲットに。
3件の型式
SBC363

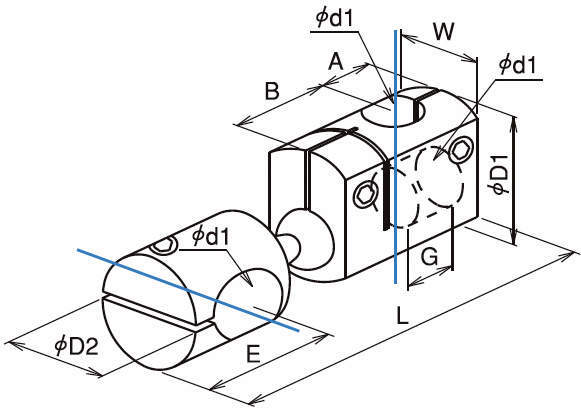

| 型式 | 形状記号 | 取付 |
φd1 (mm) |
φD1 (mm) |
A (mm) |
B (mm) |
W (mm) |
G (mm) |
L (mm) |
φD2 (mm) |
E (mm) |
締付ネジ |
耐荷重 N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SBC363F | SBC363 | 水平取付 | φ10 | φ20 | 13 | 19.5 | 14 | 13 | 61.5 | φ15 | 13.5 | 3-M4 | 37 |
| SBC363G | SBC363 | 水平取付 | φ12 | φ25 | 15 | 25.5 | 18 | 15 | 73.5 | φ22 | 14 | 3-M4 | 78 |
| SBC363Q | SBC363 | 水平取付 | φ20 | φ37 | 22 | 39 | 20 | 22 | 114.5 | φ29 | 20.5 | 3-M5 | 177 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SBC363F | SBC363F | P | 18,850 | - | - |
| SBC363G | SBC363G | P | 20,970 | - | - |
| SBC363Q | SBC363Q | P | 37,000 | - | - |
