UBV-21-J10R-□-ALX
UBV-21-J10R-□-ALX
■フランジ式 JIS10Ｋボールバルブ
・汎用ボールバルブがフジキンクリーン技術で生まれ変わりました。
・一般産業向けでも、ご使用いただけます。
■ステンレス鋼製・フランジ式・2ピース ボールバルブ
■主要材質：SCS13A/CF8、PTFE、FKM
■1/2～4B
■油分管理品
■水素ガス、ヘリウムガス、毒性ガス及び、真空状態には使用できません。
| 使用温度範囲 | -10～+60 ℃ |
|---|---|
| 使用環境温度 | -10～+60 ℃ |
| 材質 | ・ボディ：SCS13A/CF8 ・エンドキャップ：SCS13A/CF8 ・ボディシート：PTFE ・ボール：SCS13A/CF8 ・ステム：SUS304 ・ボルト：SUS304 |
| 残留油分 | 11mg/ft2（参考値） |
9件の型式
UBV-21-J10R-□-ALX

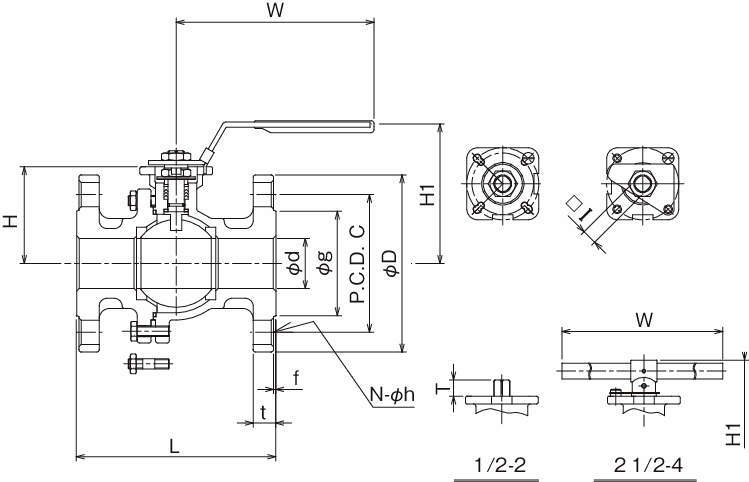

| 型式 | タイプ | 弁圧力級 | 設定圧力 | 呼び径 |
T (mm) |
W (mm) |
H (mm) |
H1 (mm) |
I (mm) |
L (mm) |
d (mm) |
フランジ(mm) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | g | C | D | t | f | N | ｈ | |||||||||||
| UBV-21-J10R-D-ALX | フランジ式（JIS10K） | 1MPa | 1MPa | 15 | 1/2B | 9 | 130 | 40.5 | 71 | 9 | 108 | 15 | 51 | 70 | 95 | 12 | 1 | 4 | 15 |
| UBV-21-J10R-E-ALX | フランジ式（JIS10K） | 1MPa | 1MPa | 20 | 3/4B | 9 | 130 | 43.7 | 74 | 9 | 117 | 20 | 56 | 75 | 100 | 14 | 1 | 4 | 15 |
| UBV-21-J10R-F-ALX | フランジ式（JIS10K） | 1MPa | 1MPa | 25 | 1B | 14 | 168 | 52 | 86 | 11 | 127 | 25 | 67 | 90 | 125 | 14 | 1 | 4 | 19 |
| UBV-21-J10R-G-ALX | フランジ式（JIS10K） | 1MPa | 1MPa | 32 | 1・1/4B | 14 | 168 | 57.5 | 92 | 11 | 140 | 32 | 76 | 100 | 135 | 16 | 2 | 4 | 19 |
| UBV-21-J10R-H-ALX | フランジ式（JIS10K） | 1MPa | 1MPa | 40 | 1・1/2B | 15.5 | 221 | 65.7 | 99 | 14 | 165 | 40 | 81 | 105 | 140 | 16 | 2 | 4 | 19 |
| UBV-21-J10R-I-ALX | フランジ式（JIS10K） | 1MPa | 1MPa | 50 | 2B | 15.5 | 221 | 74 | 108 | 14 | 178 | 50 | 96 | 120 | 155 | 16 | 2 | 4 | 19 |
| UBV-21-J10R-J-ALX | フランジ式（JIS10K） | 1MPa | 1MPa | 65 | 2・1/2B | 16.5 | 495 | 111.5 | 170 | 17 | 190 | 65 | 116 | 140 | 175 | 18 | 2 | 4 | 19 |
| UBV-21-J10R-K-ALX | フランジ式（JIS10K） | 1MPa | 1MPa | 80 | 3B | 16.5 | 495 | 120.5 | 179 | 17 | 203 | 80 | 126 | 150 | 185 | 18 | 2 | 8 | 19 |
| UBV-21-J10R-M-ALX | フランジ式（JIS10K） | 1MPa | 1MPa | 100 | 4B | 21.5 | 595 | 140 | 190 | 22 | 229 | 100 | 151 | 175 | 210 | 18 | 2 | 8 | 19 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UBV-21-J10R-D-ALX | UBV-21-J10R-D-ALX | P | 13,600 | - | - |
| UBV-21-J10R-E-ALX | UBV-21-J10R-E-ALX | P | 15,600 | - | - |
| UBV-21-J10R-F-ALX | UBV-21-J10R-F-ALX | P | 21,800 | - | - |
| UBV-21-J10R-G-ALX | UBV-21-J10R-G-ALX | P | 25,800 | - | - |
| UBV-21-J10R-H-ALX | UBV-21-J10R-H-ALX | P | 29,900 | - | - |
| UBV-21-J10R-I-ALX | UBV-21-J10R-I-ALX | P | 38,500 | - | - |
| UBV-21-J10R-J-ALX | UBV-21-J10R-J-ALX | P | 58,900 | - | - |
| UBV-21-J10R-K-ALX | UBV-21-J10R-K-ALX | P | 67,800 | - | - |
| UBV-21-J10R-M-ALX | UBV-21-J10R-M-ALX | P | 97,600 | - | - |
