VUWL
VUWL
■V-Lokは精密継手メーカーとして、長年の経験によって蓄積した、設計ノウハウ生産技術を駆使して量産された、優れた性能、品質を有する2圧縮リング方式の継手です。
■基本的な構成部品は、ステンレス鋼 （ASTM316, F316）のボディ、フロントリング、バックリング、ナットの4点です。
■V-Lokは、最先端の生産技術で優れたコストパフォーマンスを実現します。
■V-Lokは、チューブを差込み、ナットを締付けるだけで接続ができるため、特殊工具及び火気を必要としません。
■ダブルリング独特の相互連動作用によって、リングが有効に塑性変形して、チューブを強固に圧縮するため、非常に高い耐圧性が得られます。
4件の型式
VUWL

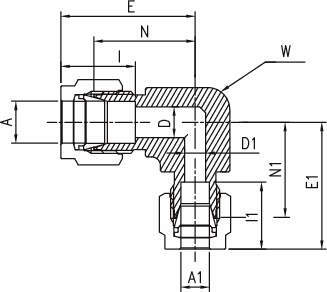

| 型式 | タイプ | 呼び径A | 呼び径A1 |
E (mm) |
E1 (mm) |
I (mm) |
I1 (mm) |
D (mm) |
D1 (mm) |
W |
N (mm) |
N1 (mm) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (in) | (mm) | (in) | (mm) | (in) | (mm) | ||||||||||
| VUWL-8×6-V | チューブ（ミリサイズ） | - | 8 | - | 6 | 28.8 | 28.7 | 16.2 | 15.3 | 6.4 | 4.8 | 9/16" | 14.3 | 21.3 | 21.3 |
| VUWL-9.52×6.35-V | チューブ（インチサイズ） | 3/8" | 9.52 | 1/4" | 6.35 | 30.5 | 30.5 | 16.8 | 15.2 | 7.1 | 4.8 | 5/8" | 15.9 | 23.1 | 23.1 |
| VUWL-12.7×9.52-V | チューブ（インチサイズ） | 1/2" | 12.7 | 3/8" | 9.52 | 36.1 | 33.3 | 22.9 | 16.8 | 10.4 | 7.1 | 13/16" | 20.6 | 25.9 | 25.9 |
| VUWL-10×9.52-V | チューブ（ミリサイズ）とチューブ（インチサイズ） | - | 10 | 3/8" | 9.52 | 31.5 | 31.3 | 17.2 | 16.8 | 7.9 | 7.1 | 11/16" | 17.5 | 23.9 | 23.9 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VUWL-8×6-V | VUWL-8-6-V | P | 3,390 | - | - |
| VUWL-9.52×6.35-V | VUWL-9.52-6.35-V | P | 2,790 | - | - |
| VUWL-12.7×9.52-V | VUWL-12.7-9.52-V | P | 4,000 | - | - |
| VUWL-10×9.52-V | VUWL-10-9.52-V | P | 3,630 | - | - |
