VUWH
VUWH
■V-Lokは精密継手メーカーとして、長年の経験によって蓄積した、設計ノウハウ生産技術を駆使して量産された、優れた性能、品質を有する2圧縮リング方式の継手です。
■基本的な構成部品は、ステンレス鋼 （ASTM316, F316）のボディ、フロントリング、バックリング、ナットの4点です。
■V-Lokは、最先端の生産技術で優れたコストパフォーマンスを実現します。
■V-Lokは、チューブを差込み、ナットを締付けるだけで接続ができるため、特殊工具及び火気を必要としません。
■ダブルリング独特の相互連動作用によって、リングが有効に塑性変形して、チューブを強固に圧縮するため、非常に高い耐圧性が得られます。
2件の型式
VUWH-4×M5-HAV-V
VUWH-6.35×M5-HAV-V

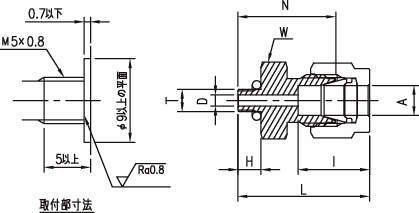

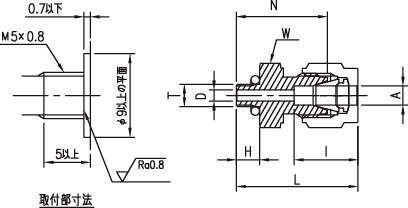

| 型式 | タイプ | 呼び径A | T | D | W | N | H | L | I | Oリングサイズ(mm) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | 内径 | 線径 | |||
| VUWH-4×M5-HAV-V | チューブ（ミリサイズ）とメートルおねじ | - | 4 | M5×0.8 | 0.09" | 2.4 | - | 12 | 0.77 | 19.6 | 0.20 | 5 | 1.03 | 26.2 | 0.54 | 13.7 | 3.8 | 1.9 |
| VUWH-6.35×M5-HAV-V | チューブ（インチサイズ）とメートルおねじ | 1/4" | 6.35 | M5×0.8 | 0.09" | 2.4 | 9/16" | 14.3 | 0.83 | 21 | 0.20 | 5 | 1.12 | 28.4 | 0.60 | 15.2 | 3.8 | 1.9 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VUWH-4×M5-HAV-V | VUWH-4-M5-HAV-V | P | 2,300 | - | - |
| VUWH-6.35×M5-HAV-V | VUWH-6.35-M5-HAV-V | P | 1,170 | - | - |
