フジキン
VUWRF
VUWRF
■V-Lokは精密継手メーカーとして、長年の経験によって蓄積した、設計ノウハウ生産技術を駆使して量産された、優れた性能、品質を有する2圧縮リング方式の継手です。
■基本的な構成部品は、ステンレス鋼 （ASTM316, F316）のボディ、フロントリング、バックリング、ナットの4点です。
■V-Lokは、最先端の生産技術で優れたコストパフォーマンスを実現します。
■V-Lokは、チューブを差込み、ナットを締付けるだけで接続ができるため、特殊工具及び火気を必要としません。
■ダブルリング独特の相互連動作用によって、リングが有効に塑性変形して、チューブを強固に圧縮するため、非常に高い耐圧性が得られます。
3件の型式
VUWRF

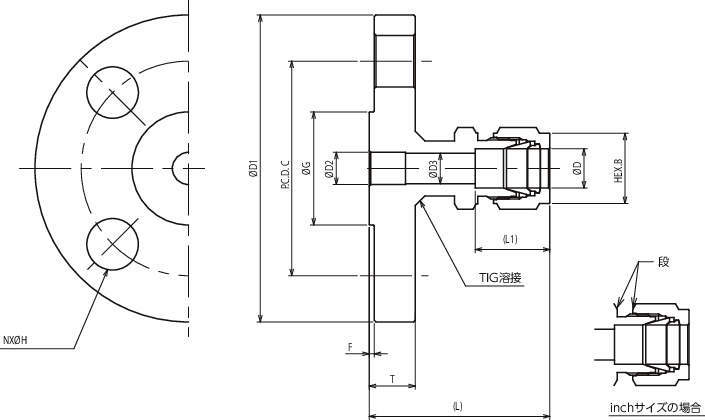

| 型式 |
接続 フランジ規格 |
呼び径 | L | L1 | フランジ | ボルト穴径 | D2 | D3 | B | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 継手 | フランジ(A) | (in) | (mm) | (in) | (mm) | D1 | T | F | G | C | N(mm) | H | (in) | (mm) | (in) | (mm) | (in) | (mm) | |||||||||
| (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | ||||||||||||||
| VUWRF-12.7F-A3R-V | ANSI300 | 1/2" | 12.7 | 25 | 2.32" | 59 | 0.9" | 22.9 | 4.88" | 124 | 0.69" | 17.6 | 0.063" | 1.6 | 2" | 50.8 | 3.5" | 88.9 | 4 | 0.77" | 19.5 | 0.39" | 10 | 0.37" | 9.5 | 0.87" | 22.2 |
| VUWRF-12D-A3R-V | ANSI300 | - | 12 | 15 | 2.19" | 55.7 | 0.9" | 22.8 | 3.75" | 95.3 | 0.56" | 14.3 | 0.063" | 1.6 | 1.38" | 35.1 | 2.62" | 66.6 | 4 | 0.63" | 16 | 0.39" | 10 | 0.37" | 9.5 | 0.87" | 22 |
| VUWRF-12D-J10R-V | JIS10K | - | 12 | 15 | 2.1" | 53.4 | 0.9" | 22.8 | 3.7" | 95 | 0.47" | 12 | 0.039" | 1 | 2.01" | 51 | 2.76" | 70 | 4 | 0.59" | 15 | 0.39" | 10 | 0.37" | 9.5 | 0.87" | 22 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VUWRF-12.7F-A3R-V | VUWRF-12.7F-A3R-V | P | 23,000 | - | - |
| VUWRF-12D-A3R-V | VUWRF-12D-A3R-V | P | 17,000 | - | - |
| VUWRF-12D-J10R-V | VUWRF-12D-J10R-V | P | 20,600 | - | - |
