VUWTLR
VUWTLR
■V-Lokは精密継手メーカーとして、長年の経験によって蓄積した、設計ノウハウ生産技術を駆使して量産された、優れた性能、品質を有する2圧縮リング方式の継手です。
■基本的な構成部品は、ステンレス鋼 （ASTM316, F316）のボディ、フロントリング、バックリング、ナットの4点です。
■V-Lokは、最先端の生産技術で優れたコストパフォーマンスを実現します。
■V-Lokは、チューブを差込み、ナットを締付けるだけで接続ができるため、特殊工具及び火気を必要としません。
■ダブルリング独特の相互連動作用によって、リングが有効に塑性変形して、チューブを強固に圧縮するため、非常に高い耐圧性が得られます。
2件の型式
VUWTLR

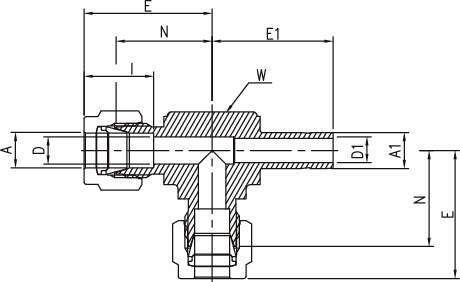

| 型式 | タイプ | 呼び径A | 呼び径A1 |
E (mm) |
E1 (mm) |
I (mm) |
D (mm) |
D1 (mm) |
W |
N (mm) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (in) | (mm) | (in) | (mm) | (in) | (mm) | ||||||||
| VUWTLR-3.2×3.2-V | チューブ（インチサイズ）とチューブ（インチサイズ） | 1/8" | 3.17 | 1/8" | 3.17 | 24.6 | 22.8 | 12.7 | 2.3 | 2 | 1/2" | 12.7 | 18 |
| VUWTLR-6.35×6.35-V | チューブ（インチサイズ）とチューブ（インチサイズ） | 1/4" | 6.35 | 1/4" | 6.35 | 27 | 23.8 | 15.2 | 4.8 | 4.2 | 1/2" | 12.7 | 19.6 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VUWTLR-3.2×3.2-V | VUWTLR-3.2-3.2-V | P | 4,360 | - | - |
| VUWTLR-6.35×6.35-V | VUWTLR-6.35-6.35-V | P | 3,880 | - | - |
