UJR-MS
UJR-MS
【ガスケット継手UJRの特長】
■ガスケット継手UJR
・チューブをスリーブに溶接し、そのスリーブの先端シール部とボディーシール部との間にメタルガスケットをはさみ込み、ユニオンナットを締め付けることによりシールする精密ユニオンチューブ継手です。
■スリーブ
・スリーブにはチューブサイズ表示されておりますのでひと目でサイズが確認出来ます。
■メッキ処理
・ナットのネジ部には銀メッキ処理を行っているのでねじの焼付けはありません。
■シール部先端
・特殊な硬度アップ処理により、着脱、シール性の安定化が図れます。
4件の型式
UJR-MS

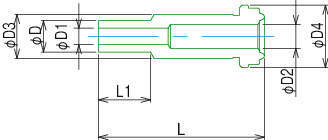

| 型式 | 材質 |
呼び径 (mm) |
呼び径 D (mm) |
D1 (mm) |
D2 (mm) |
D3 (mm) |
D4 (mm) |
L (mm) |
L1 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| UJR-3.2MS | SUS316Lシングルメルト材 | 3.2 | 3.2 | 1.3 | 2.5 | 5 | 6.4 | 18 | 7.2 |
| UJR-6.35MS | SUS316Lシングルメルト材 | 6.35 | 6.35 | 3.3 | 4.8 | 8.9 | 12.65 | 33.5 | 10.5 |
| UJR-9.52MS | SUS316Lシングルメルト材 | 9.52 | 9.52 | 7.2 | 7.2 | 15.1 | 20.3 | 38 | 10.5 |
| UJR-12.7MS | SUS316Lシングルメルト材 | 9.52 | 12.7 | 10.4 | 10.4 | 15.1 | 20.3 | 38 | 12.7 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UJR-3.2MS | UJR-3.2MS | P | 2,170 | - | - |
| UJR-6.35MS | UJR-6.35MS | P | 1,910 | 在庫品 | - |
| UJR-9.52MS | UJR-9.52MS | P | 3,250 | 在庫品 | - |
| UJR-12.7MS | UJR-12.7MS | P | 3,300 | 在庫品 | - |
