インサート軸受ユニット｜ひしフランジ形 UCFL（円筒穴）

UCFL

  • UCFL

■軸受ユニット：UCFLタイプ
・UCFLはひし形のフランジで２つの取り付け穴持つユニットです。
・機械側面など垂直面に取り付けて使用します。
・角フランジユニットに比べ、取り付けスペースが小さくなります。

■インサート軸受：UC形
・UC形軸受は給油機構を備え球状外径面の外輪と円筒穴の止めねじ付き広幅内輪を持つ、シールとスリンガが付くグリース密封形深溝玉軸受です。
・内輪に取付けられた2個の止めねじで簡単で確実に軸に取り付けることの出来る代表的な形式です。

■インサート軸受：UC-3L形
・UC-L3形軸受は三重シールを用いた防塵性能に優れた軸受です。
・鉄板の裏側に3つのリップに成形されたニトリルゴムを焼付けたシールで外輪にかしめられています。低速から中速の回転で塵埃に対応する軸受です。

■インサート軸受
・UC-S6形軸受は軸受材料にステンレス鋼を用いた耐水性・耐食性に優れた軸受です。
・食品グリースが封入されており、食品機械にも対応します。
・ステンレスユニットに使用されます。

#ベアリングユニット

共通仕様

適用グリースニップル 201～210・X05～X09・305～308：A-1/4-28UNF
211～218・X10・309～328：A-PT1/8

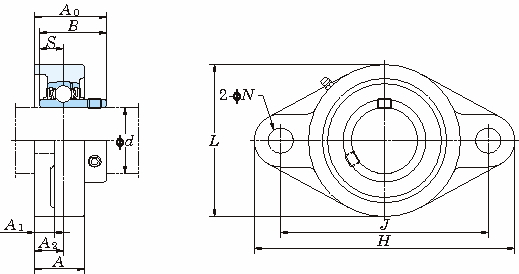

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 244件中 1-10件

  • 表示件数

244件の型式

  • UCFL

型式 タイプ 軸径d 寸法(mm) 取付け
ボルト
の呼び		 適用
軸受箱		 適用軸受 参考
ユニット質量
(kg)
軸受箱 軸受 (mm) (inch) H L A J N A1 A2 A0 B S 呼び番号 基本定格荷重(kN) 係数f0
Cr C0r
UCFL201 標準品 円筒穴（普通品） 12 - 113 60 25.5 90 12 11 15 33.3 31 12.7 M10 FL204 UC201 12.8 6.65 13.2 0.50
UCFL202 標準品 円筒穴（普通品） 15 - 113 60 25.5 90 12 11 15 33.3 31 12.7 M10 FL204 UC202 12.8 6.65 13.2 0.48
UCFL203 標準品 円筒穴（普通品） 17 - 113 60 25.5 90 12 11 15 33.3 31 12.7 M10 FL204 UC203 12.8 6.65 13.2 0.47
UCFL204 標準品 円筒穴（普通品） 20 - 113 60 25.5 90 12 11 15 33.3 31 12.7 M10 FL204 UC204 12.8 6.65 13.2 0.45
UCFL205 標準品 円筒穴（普通品） 25 - 130 68 27 99 16 13 16 35.8 34.1 14.3 M14 FL205 UC205 14.0 7.85 13.9 0.64
UCFLX05 標準品 円筒穴（普通品） 25 - 141 83 30 117 12 13 18 40.2 38.1 15.9 M10 FLX05 UCX05 19.5 11.3 13.9 1.1
UCFL305 標準品 円筒穴（普通品） 25 - 150 80 29 113 19 13 16 39 38 15 M16 FL305 UC305 21.2 10.9 12.6 1.1
UCFL206 標準品 円筒穴（普通品） 30 - 148 80 31 117 16 13 18 40.2 38.1 15.9 M14 FL206 UC206 19.5 11.3 13.9 0.93
UCFLX06 標準品 円筒穴（普通品） 30 - 156 95 34 130 16 14 19 44.4 42.9 17.5 M14 FLX06 UCX06 25.7 15.4 13.9 1.5
UCFL306 標準品 円筒穴（普通品） 30 - 180 90 32 134 23 15 18 44 43 17 M20 FL306 UC306 26.7 15.0 13.3 1.5

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
UCFL201 UCFL201 P 3,550 在庫品 4日間
UCFL202 UCFL202 P 3,550 在庫品 4日間
UCFL203 UCFL203 P 3,510 在庫品 在庫品
UCFL204 UCFL204 P 3,320 在庫品 在庫品
UCFL205 UCFL205 P 3,620 在庫品 在庫品
UCFLX05 UCFLX05 P 6,810 - 3日間
UCFL305 UCFL305 P 6,920 - 在庫品
UCFL206 UCFL206 P 5,140 在庫品 在庫品
UCFLX06 UCFLX06 P 8,040 - 3日間
UCFL306 UCFL306 P 8,730 - 在庫品
