pneumagiQ ロボットシステム｜ロボットアダプター IMR-RA

IMR-RA4-PQ90

  • IMR-RA4-PQ90

  • IMR-RA4-PQ9020

  • IMR-RA4-PQ180

・さまざまなロボットへの取付けに対応

＜注意事項＞
・取付けるロボットのメカニカルインターフェース番号に合わせて品番を選択してください。

■pneumagiQ(ニューマジック)
・ロボットやハンドを取り付けるだけで、簡単にダブルハンドシステムを構築できるプラグアンドプレイユニットです。
・必要部品を内蔵したユニットのため、一般的な手法とは異なり部品の設計や製作が不要で取付け作業も短時間で完了します。
・また必要なエアチューブも1本のみで、ロボット回りのエア配管を削減し、取り回し作業を軽減します。
・さまざまなメーカーのロボット、ハンドを取付けることができ、既存設備にも簡単に導入することができます。

#ツールチェンジャ

共通仕様

本体 アルミニウム(A3003) アルマイト表面処理

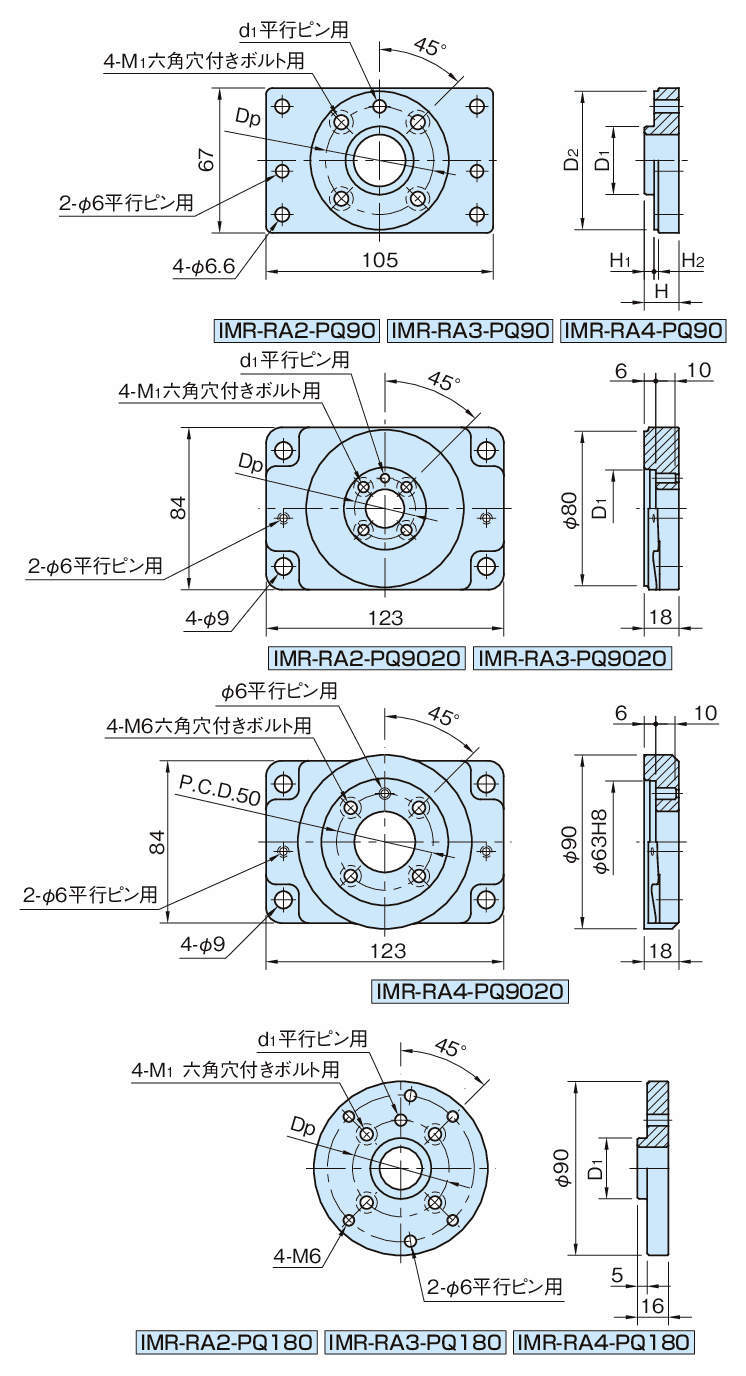

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 9件中 1-9件

  • 表示件数

9件の型式

  • IMR-RA

型式 ISOメカニカル
インターフェース
番号		 M1 d1
(mm)		 Dp
(mm)		 D1(h8)
(mm)		 D2
(mm)		 H
(mm)		 H1
(mm)		 H2
(mm)		 質量
(g)		 適用する
ニューマジック
IMR-RA2-PQ90 1 M5 5 31.5 20 42 14.5 3 2.5 140 IMR-PQ90
IMR-RA3-PQ90 2 M6 6 40 25 52 16 4.5 2.5 150 IMR-PQ90
IMR-RA4-PQ90 3 M6 6 50 31.5 64 16 4.5 2 160 IMR-PQ90
IMR-RA2-PQ9020 2 M5 5 31.5 40 - - - - 460 IMR-PQ9020
IMR-RA3-PQ9020 3 M6 6 40 50 - - - - 440 IMR-PQ9020
IMR-RA4-PQ9020 4 寸法図参照 寸法図参照 寸法図参照 寸法図参照 - - - - 460 IMR-PQ9020
IMR-RA2-PQ180 2 M5 5 31.5 20 - - - - 180 IMR-PQ180
IMR-RA3-PQ180 3 M6 6 40 25 - - - - 190 IMR-PQ180
IMR-RA4-PQ180 4 M6 6 50 31.5 - - - - 200 IMR-PQ180

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
IMR-RA2-PQ90 IMR-RA2-PQ90 P 34,000 - -
IMR-RA3-PQ90 IMR-RA3-PQ90 P 34,000 - -
IMR-RA4-PQ90 IMR-RA4-PQ90 P 34,000 - 在庫品
IMR-RA2-PQ9020 IMR-RA2-PQ9020 P 51,000 - -
IMR-RA3-PQ9020 IMR-RA3-PQ9020 P 51,000 - -
IMR-RA4-PQ9020 IMR-RA4-PQ9020 P 51,000 - 在庫品
IMR-RA2-PQ180 IMR-RA2-PQ180 P 33,000 - -
IMR-RA3-PQ180 IMR-RA3-PQ180 P 33,000 - -
IMR-RA4-PQ180 IMR-RA4-PQ180 P 33,000 - 在庫品
