pneumagiQ(ニューマジック)専用ツールアダプター
■pneumagiQ(ニューマジック)
・ロボットやハンドを取り付けるだけで、簡単にダブルハンドシステムを構築できるプラグアンドプレイユニットです。
・必要部品を内蔵したユニットのため、一般的な手法とは異なり部品の設計や製作が不要で取付け作業も短時間で完了します。
・また必要なエアチューブも1本のみで、ロボット回りのエア配管を削減し、取り回し作業を軽減します。
・さまざまなメーカーのロボット、ハンドを取付けることができ、既存設備にも簡単に導入することができます。
| 本体 | アルミニウム(A3003) アルマイト表面処理 |
|---|---|
| Oリング | ニトリルゴム(NBR) |
8件の型式
IMR-TA-1、IMR-TA-2、IMR-TA-3、IMR-TA-4
IMR-TA-6、IMR-TA-7、IMR-TA-8

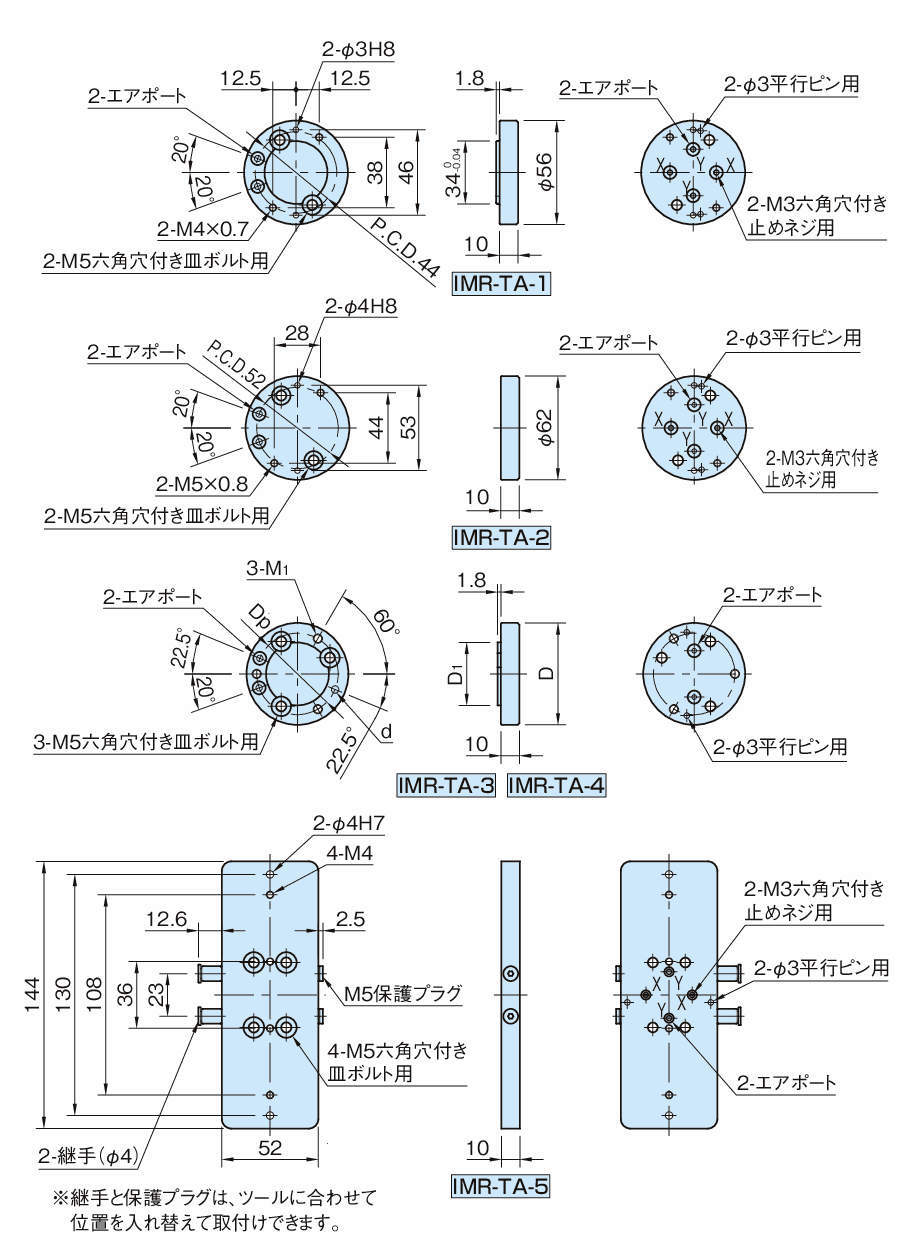

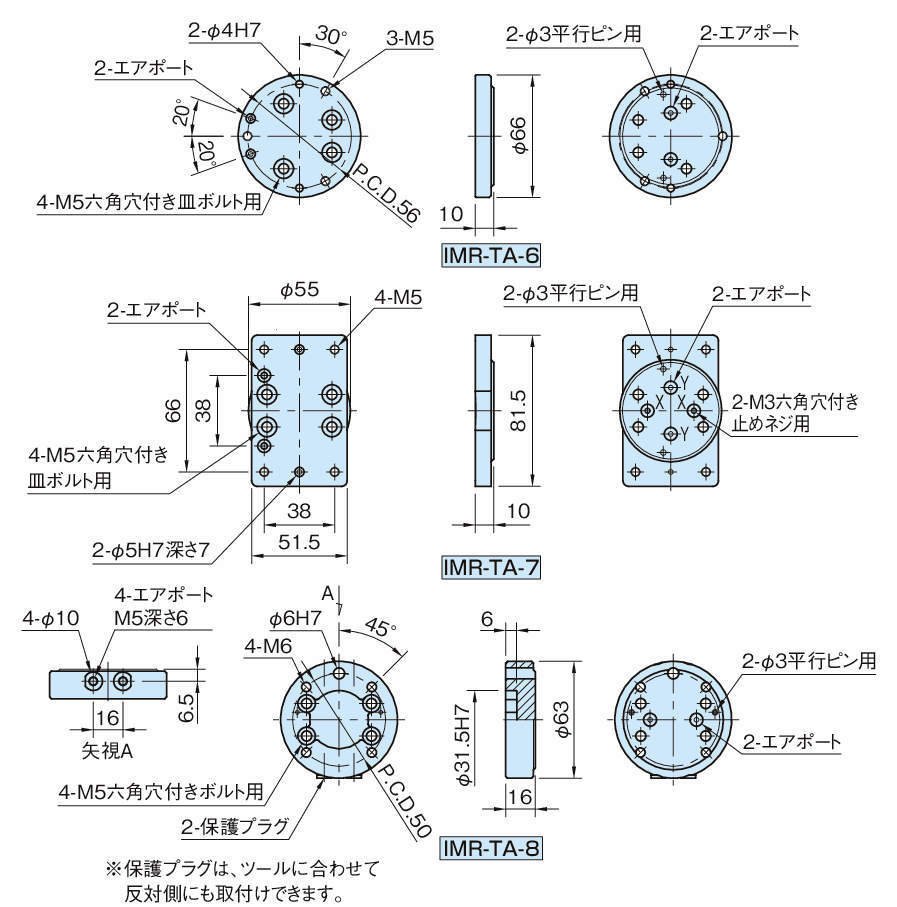

| 型式 |
適用ツール メーカー |
適用ツール |
D (mm) |
Dp (mm) |
M1 | d |
D1 (mm) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|
| IMR-TA-1 | SMC | MHS2-32D-X56、HMS4-32D-X56 | 寸法図参照 | 寸法図参照 | 寸法図参照 | 寸法図参照 | 寸法図参照 | 70 |
| IMR-TA-2 | SMC | MHS2-40D-X56、HMS4-40D-X56 | 寸法図参照 | 寸法図参照 | 寸法図参照 | 寸法図参照 | 寸法図参照 | 80 |
| IMR-TA-3 | SMC | MHS3-32D-X56、HMSL3-32D-X56 | 55 | 44 | M4×0.7 | φ3H7深さ8 | 34(0/-0.04) | 70 |
| IMR-TA-4 | SMC | MHS4-40D-X56、HMSL3-40D-X56 | 65 | 53 | M5×0.8深さ7.5 | φ4H8深さ6 | 42(0/-0.04) | 70 |
| IMR-TA-5 | SMC | MHF2-16D2R | 寸法図参照 | 寸法図参照 | 寸法図参照 | 寸法図参照 | 寸法図参照 | 190 |
| IMR-TA-6 | 北川鉄工所 | NTS307 | 寸法図参照 | 寸法図参照 | 寸法図参照 | 寸法図参照 | 寸法図参照 | 90 |
| IMR-TA-7 | 北川鉄工所 | NTS210 | 寸法図参照 | 寸法図参照 | 寸法図参照 | 寸法図参照 | 寸法図参照 | 110 |
| IMR-TA-8 | メカニカルインターフェース4 | メカニカルインターフェース4 | 寸法図参照 | 寸法図参照 | 寸法図参照 | 寸法図参照 | 寸法図参照 | 120 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| IMR-TA-1 | IMR-TA-1 | P | 37,000 | - | - |
| IMR-TA-2 | IMR-TA-2 | P | 37,000 | - | - |
| IMR-TA-3 | IMR-TA-3 | P | 37,000 | - | - |
| IMR-TA-4 | IMR-TA-4 | P | 37,000 | - | - |
| IMR-TA-5 | IMR-TA-5 | P | 45,000 | - | - |
| IMR-TA-6 | IMR-TA-6 | P | 37,000 | - | - |
| IMR-TA-7 | IMR-TA-7 | P | 37,000 | - | - |
| IMR-TA-8 | IMR-TA-8 | P | 45,000 | - | - |
