■歯研平歯車 MSGA・MSGB
・全面焼入、歯面研削した歯車で、精度、強度、耐摩耗性が優れており、キー溝加工済みです。
・全面浸炭焼入れした高精度な完成品のため追加工はできません。
| 精度等級 | JIS N5級 (JIS B 1702-1:1998) |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | SCM415 |
| 熱処理 | 全面浸炭焼入れ |
| 歯面硬度 | 55～60HRC |
79件の型式
S1
S2
| 型式 |
モジュール m |

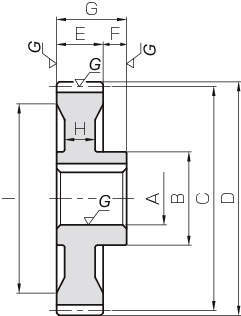

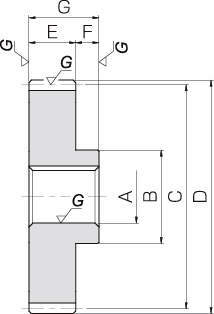

歯数 | 形状 |
穴径 AH7 (mm) |
ボス径 B (mm) |
基準円直径 C (mm) |
歯先円直径 D (mm) |
歯幅 E (mm) |
ボス長さ F (mm) |
全長 G (mm) |
ウェブ厚 H (mm) |
リム径 I (mm) |
キーみぞ (mm) 幅×深さ |
許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||||||||
| MSGA1-18 | 1 | 18 | S1 | 8 | 15 | 18 | 20 | 10 | 5 | 15 | - | - | 3×1.4 | 12.1 | 6.37 | 1.24 | 0.65 | 0.08～0.16 | 0.020 |
| MSGA1-20 | 1 | 20 | S1 | 8 | 17 | 20 | 22 | 10 | 5 | 15 | - | - | 3×1.4 | 14.2 | 8.04 | 1.45 | 0.82 | 0.08～0.16 | 0.027 |
| MSGB1-20 | 1 | 20 | S1 | 10 | 17 | 20 | 22 | 10 | 5 | 15 | - | - | 4×1.8 | 14.2 | 8.04 | 1.45 | 0.82 | 0.08～0.16 | 0.023 |
| MSGB1-24 | 1 | 24 | S1 | 12 | 20 | 24 | 26 | 10 | 5 | 15 | - | - | 4×1.8 | 18.5 | 12.0 | 1.88 | 1.22 | 0.08～0.16 | 0.034 |
| MSGA1-25 | 1 | 25 | S1 | 10 | 20 | 25 | 27 | 10 | 5 | 15 | - | - | 4×1.8 | 19.6 | 13.1 | 2.00 | 1.33 | 0.08～0.16 | 0.041 |
| MSGB1-25 | 1 | 25 | S1 | 12 | 20 | 25 | 27 | 10 | 5 | 15 | - | - | 4×1.8 | 19.6 | 13.1 | 2.00 | 1.33 | 0.08～0.16 | 0.037 |
| MSGA1-30 | 1 | 30 | S1 | 10 | 25 | 30 | 32 | 10 | 5 | 15 | - | - | 4×1.8 | 25.1 | 19.0 | 2.56 | 1.94 | 0.08～0.16 | 0.065 |
| MSGB1-30 | 1 | 30 | S1 | 12 | 25 | 30 | 32 | 10 | 5 | 15 | - | - | 4×1.8 | 25.1 | 19.0 | 2.56 | 1.94 | 0.08～0.16 | 0.061 |
| MSGB1-40 | 1 | 40 | S1 | 15 | 30 | 40 | 42 | 10 | 5 | 15 | - | - | 5×2.3 | 36.5 | 34.6 | 3.72 | 3.53 | 0.08～0.16 | 0.10 |
| MSGA1-48 | 1 | 48 | S1 | 12 | 30 | 48 | 50 | 10 | 5 | 15 | - | - | 4×1.8 | 45.8 | 50.6 | 4.67 | 5.16 | 0.08～0.16 | 0.16 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| MSGA1-18 | MSGA1-18 | P | 5,290 | - | 在庫品 |
| MSGA1-20 | MSGA1-20 | P | 5,550 | - | 在庫品 |
| MSGB1-20 | MSGB1-20 | P | 5,550 | - | 在庫品 |
| MSGB1-24 | MSGB1-24 | P | 6,080 | - | 在庫品 |
| MSGA1-25 | MSGA1-25 | P | 6,250 | - | 在庫品 |
| MSGB1-25 | MSGB1-25 | P | 6,250 | - | 在庫品 |
| MSGA1-30 | MSGA1-30 | P | 7,090 | - | 在庫品 |
| MSGB1-30 | MSGB1-30 | P | 7,090 | - | 在庫品 |
| MSGB1-40 | MSGB1-40 | P | 8,580 | - | 在庫品 |
| MSGA1-48 | MSGA1-48 | P | 9,440 | - | 在庫品 |
