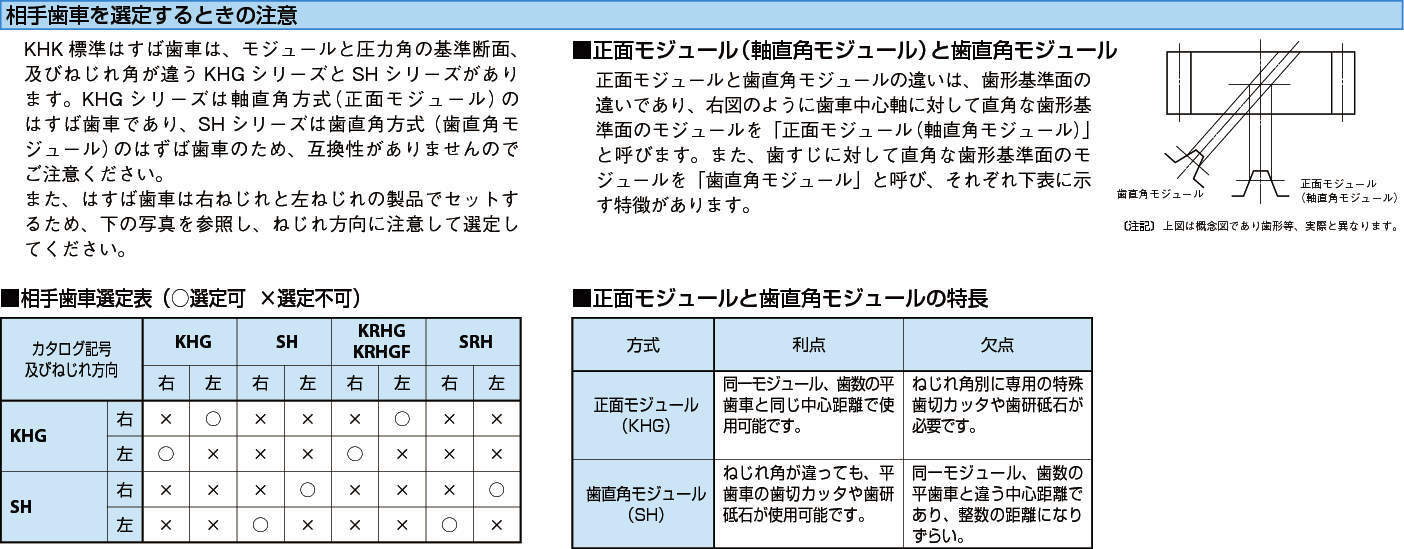

■はすば歯車 SH
・はすば歯車は、静粛回転、コンパクト設計、経済性等を考慮した製品で、工作機械、減速機等、あらゆる産業機械の高速回転を必要とするところに対応できる歯車です。
・SS平歯車に比べてかみ合い率が大きいため、騒音や振動の対策に効果を発揮します。
| 精度等級 | JIS N8級 (JIS B 1702-1:1998) |
|---|---|
| 歯車基準断面 | 軸直角 |
| 歯形 | 並歯 |
| 正面圧力角 | 20° |
| ねじれ角 | 15° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (194HB以下) |
| 表面処理 | 黒染 |
20件の型式
S1
| 型式 |
モジュール m |
歯数 |
ねじれ 方向 |

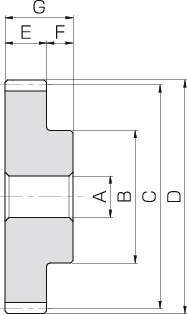

形状 |
穴径AH7 (mm) |
ボス径 B (mm) |
基準円直径 C (mm) |
歯先円直径 D (mm) |
歯幅 E (mm) |
ボス長さ F (mm) |
全長 G (mm) |
許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||||||
| SH2-15R | 2 | 15 | R | S1 | 12 | 24 | 31.06 | 35.06 | 25 | 10 | 35 | 43.7 | 4.46 | 0.30 | 2.90 | 0.12～0.26 | 0.15 |
| SH2-15L | 2 | 15 | L | S1 | 12 | 24 | 31.06 | 35.06 | 25 | 10 | 35 | 43.7 | 4.46 | 0.30 | 2.90 | 0.12～0.26 | 0.15 |
| SH2-20R | 2 | 20 | R | S1 | 12 | 32 | 41.41 | 45.41 | 25 | 10 | 35 | 67.1 | 6.84 | 0.60 | 5.85 | 0.12～0.26 | 0.30 |
| SH2-20L | 2 | 20 | L | S1 | 12 | 32 | 41.41 | 45.41 | 25 | 10 | 35 | 67.1 | 6.84 | 0.60 | 5.85 | 0.12～0.26 | 0.30 |
| SH2-30R | 2 | 30 | R | S1 | 12 | 50 | 62.12 | 66.12 | 25 | 10 | 35 | 117 | 11.9 | 1.56 | 15.3 | 0.12～0.26 | 0.72 |
| SH2-30L | 2 | 30 | L | S1 | 12 | 50 | 62.12 | 66.12 | 25 | 10 | 35 | 117 | 11.9 | 1.56 | 15.3 | 0.12～0.26 | 0.72 |
| SH2-40R | 2 | 40 | R | S1 | 18 | 60 | 82.82 | 86.82 | 25 | 10 | 35 | 169 | 17.2 | 2.95 | 28.9 | 0.12～0.26 | 1.21 |
| SH2-40L | 2 | 40 | L | S1 | 18 | 60 | 82.82 | 86.82 | 25 | 10 | 35 | 169 | 17.2 | 2.95 | 28.9 | 0.12～0.26 | 1.21 |
| SH2-60R | 2 | 60 | R | S1 | 18 | 70 | 124.23 | 128.23 | 25 | 10 | 35 | 275 | 28.0 | 7.22 | 70.8 | 0.12～0.26 | 2.61 |
| SH2-60L | 2 | 60 | L | S1 | 18 | 70 | 124.23 | 128.23 | 25 | 10 | 35 | 275 | 28.0 | 7.22 | 70.8 | 0.12～0.26 | 2.61 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SH2-15R | SH2-15R | P | 1,470 | 在庫品 | 在庫品 |
| SH2-15L | SH2-15L | P | 1,470 | 在庫品 | 在庫品 |
| SH2-20R | SH2-20R | P | 1,930 | 在庫品 | 在庫品 |
| SH2-20L | SH2-20L | P | 1,930 | - | 在庫品 |
| SH2-30R | SH2-30R | P | 3,020 | 在庫品 | 在庫品 |
| SH2-30L | SH2-30L | P | 3,020 | 在庫品 | 在庫品 |
| SH2-40R | SH2-40R | P | 4,510 | - | 在庫品 |
| SH2-40L | SH2-40L | P | 4,510 | - | 在庫品 |
| SH2-60R | SH2-60R | P | 8,960 | - | 在庫品 |
| SH2-60L | SH2-60L | P | 8,960 | - | 在庫品 |
