■調質歯研ラック KRG
・調質、歯面研削したラックで、精度、強度が優れています。
共通仕様
| 精度等級 | KHK R 001 1級 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | SCM440 |
| 熱処理 | 調質のみ |
| 歯面硬度 | 225～352HB |
小原歯車工業
ラック｜調質歯研ラック KRG
詳細仕様
5件の型式
-

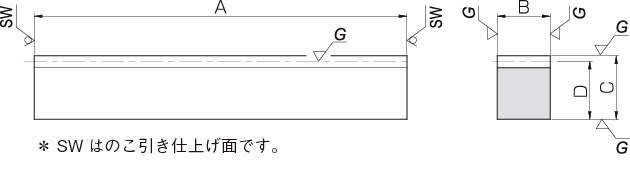

R1
| 型式 |
モジュール m |
有効 歯数 |
形状 |
全長 A (mm) |
歯幅 (mm) |
高さ C (mm) |
かみあい高さ D (mm) |
許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||
| KRG1-100 | 1 | 29 | R1 | 98 | 10 | 15 | 14 | 1530 | 641 | 156 | 65.3 | 0.04～0.14 | 0.11 |
| KRG1.5-100 | 1.5 | 20 | R1 | 101 | 15 | 20 | 18.5 | 3450 | 1440 | 352 | 147 | 0.04～0.14 | 0.22 |
| KRG2-100 | 2 | 14 | R1 | 98 | 20 | 25 | 23 | 6130 | 2560 | 625 | 261 | 0.05～0.16 | 0.35 |
| KRG2.5-100 | 2.5 | 11 | R1 | 100 | 25 | 30 | 27.5 | 9580 | 4010 | 977 | 408 | 0.05～0.16 | 0.54 |
| KRG3-100 | 3 | 9 | R1 | 101 | 30 | 35 | 32 | 13800 | 5770 | 1410 | 588 | 0.05～0.16 | 0.76 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KRG1-100 | KRG1-100 | P | 9,900 | 在庫品 | 在庫品 |
| KRG1.5-100 | KRG1.5-100 | P | 8,200 | - | 在庫品 |
| KRG2-100 | KRG2-100 | P | 10,100 | - | 在庫品 |
| KRG2.5-100 | KRG2.5-100 | P | 11,300 | - | 在庫品 |
| KRG3-100 | KRG3-100 | P | 11,500 | - | 在庫品 |
