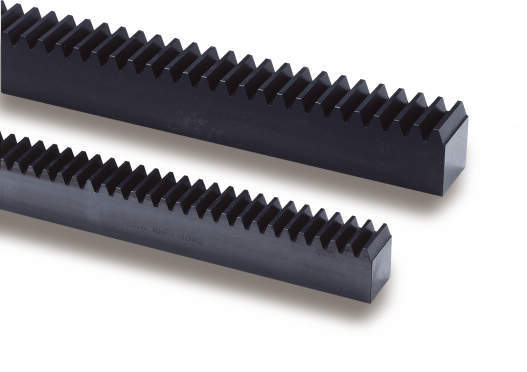

■焼入ラック SRF-H
・歯面焼入れしたラックで、耐摩耗性が優れています。
・歯部以外は追加工が可能です。
共通仕様
| 精度等級 | KHK R 001 5級相当品 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | 歯面高周波焼入れ |
| 歯面硬度 | 50～60HRC |
| 表面処理 | 黒染 |
小原歯車工業
ラック｜焼入ラック SRF-H （両端面加工）
詳細仕様
7件の型式
-

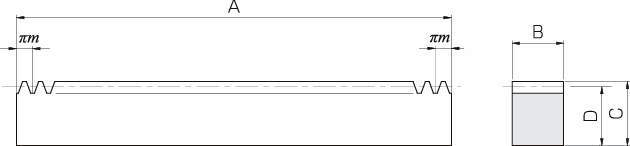

RF
| 型式 |
モジュール m |
歯数 | 形状 |
全長 A (mm) |
歯幅 (mm) |
高さ C (mm) |
かみあい高さ D (mm) |
許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||
| SRF1.5-1000H | 1.5 | 212 | RF | 999.03 | 15 | 20 | 18.5 | 1960 | 1110 | 200 | 133 | 0.05～0.29 | 2.18 |
| SRF2-1000H | 2 | 160 | RF | 1005.31 | 20 | 25 | 23 | 3480 | 2000 | 355 | 204 | 0.07～0.32 | 3.63 |
| SRF2.5-1000H | 2.5 | 128 | RF | 1005.31 | 25 | 30 | 27.5 | 5440 | 3160 | 555 | 322 | 0.09～0.35 | 5.43 |
| SRF3-1000H | 3 | 106 | RF | 999.03 | 30 | 35 | 32 | 7840 | 4590 | 799 | 468 | 0.10～0.39 | 7.53 |
| SRF4-1000H | 4 | 80 | RF | 1005.31 | 40 | 45 | 41 | 13900 | 8310 | 1420 | 847 | 0.14～0.46 | 12.9 |
| SRF5-1000H | 5 | 64 | RF | 1005.31 | 50 | 50 | 45 | 21800 | 13200 | 2220 | 1340 | 0.16～0.51 | 17.8 |
| SRF6-1000H | 6 | 53 | RF | 999.03 | 60 | 60 | 54 | 31400 | 19200 | 3200 | 1960 | 0.18～0.58 | 25.4 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SRF1.5-1000H | SRF1.5-1000H | P | 21,000 | - | 在庫品 |
| SRF2-1000H | SRF2-1000H | P | 23,200 | - | 在庫品 |
| SRF2.5-1000H | SRF2.5-1000H | P | 26,000 | - | 在庫品 |
| SRF3-1000H | SRF3-1000H | P | 30,500 | - | 在庫品 |
| SRF4-1000H | SRF4-1000H | P | 40,200 | - | 在庫品 |
| SRF5-1000H | SRF5-1000H | P | 63,000 | - | 在庫品 |
| SRF6-1000H | SRF6-1000H | P | 89,600 | - | 在庫品 |
