外筒
外筒
組立
■ギヤカップリング GC
・軸から軸に動力を伝えるためには数多くの継手がありますが、チェーンカップリング等に比べて、取付け、取りはずしが簡単です。
・外歯車（内筒）にクラウニングを施しておりますので、軸角が最大 5°まで使用できます。
・歯面焼入れしてありますので耐久性に富んでいます。
| 歯形 | 並歯（クラウニング） |
|---|---|
| 圧力角 | 20℃ |
| 材料 | S45C |
| 熱処理 | 歯面高周波焼入れ |
| 歯面硬度 | 50～60HRC |
| 表面処理 | 黒染 |
3件の型式
T1

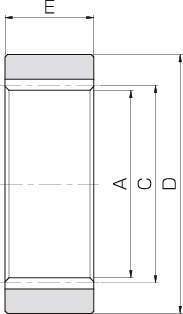

組立図
| 型式 |
モジュール m |
歯数 | 形状 |
歯先円 直径 A |
基準円 直径 C |
外径 D |
歯幅 E |
バックラッシ (mm) |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| GC1-I | 2 | 25 | T1 | 46 | 50 | 68 | 25 | 0.40～0.60 | 0.33 |
| GC2-I | 2 | 40 | T1 | 76 | 80 | 105 | 36 | 0.40～0.60 | 1.03 |
| GC3-I | 2.5 | 42 | T1 | 100 | 105 | 145 | 48 | 0.40～0.60 | 2.96 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| GC1-I | GC1-I | P | 4,430 | 在庫品 | 在庫品 |
| GC2-I | GC2-I | P | 9,050 | 在庫品 | 在庫品 |
| GC3-I | GC3-I | P | 17,630 | 在庫品 | 在庫品 |
