内筒
-
![]()
内筒
-
![]()

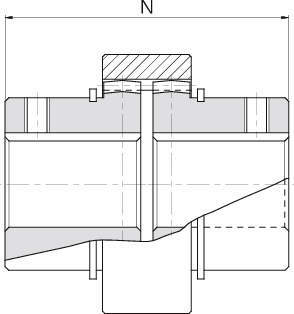

組立例
■ギヤカップリング GC
・軸から軸に動力を伝えるためには数多くの継手がありますが、チェーンカップリング等に比べて、取付け、取りはずしが簡単です。
・外歯車（内筒）にクラウニングを施しておりますので、軸角が最大 5°まで使用できます。
・歯面焼入れしてありますので耐久性に富んでいます。
・ユーザーの方々が自由に加工できる下穴製品です。
■Jシリーズ
・Jシリーズとは、標準歯車の下穴品をベースに穴径、キー溝、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。
※内筒の製品画像は、キー溝・取付穴未加工品です。
共通仕様
| 歯形 | 並歯（クラウニング） |
|---|---|
| 圧力角 | 20℃ |
| 材料 | S45C |
| 熱処理 | 歯面高周波焼入れ |
| 歯面硬度 | 50～60HRC |
| 表面処理 | 黒染 |
