PN [Jシリーズ]
PN [Jシリーズ]
■プラスチックねじ歯車 PN
・ナイロン製の歯車で無潤滑でも使用できます。
■Jシリーズ
・Jシリーズとは、標準歯車の下穴品をベースに穴径、キー溝、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。
| 精度等級 | JIS 10級相当品 |
|---|---|
| 歯車基準断面 | 歯直角 |
| 歯形 | グリーソン |
| 歯直角圧力角 | 20° |
| ねじれ角 | 45° |
| 材料 | MC901 |
| 熱処理 | - |
176件の型式

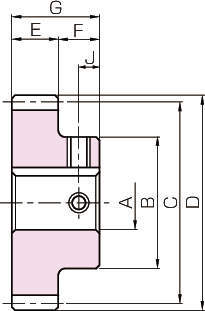

S1T

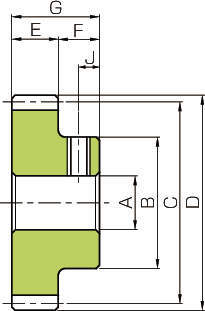

S1K
| 型式 |
モジュール m |
歯数 |
ねじれ 方向 |
形状 |
穴径 AH8 (mm) |
ボス径 B (mm) |
基準円直径 C (mm) |
歯先円直径 D (mm) |
歯幅 E (mm) |
ボス長さ F (mm) |
全長 G (mm) |
キーみぞ (mm) 幅×深さ |
ねじ穴 |
許容トルク (N・m) 歯面強さ |
許容トルク (kgf・m) 歯面強さ |
バックラッシ (mm) |
質量 (kg) 未加工時 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | J(mm) | |||||||||||||||||
| PN1.5-10LJ6 | 1.5 | 10 | L | S1T | 6 | 16 | 21.21 | 24.21 | 15 | 10 | 25 | - | M4 | 5 | 0.29 | 0.029 | 0～0.38 | 0.0077 |
| PN1.5-10RJ6 | 1.5 | 10 | R | S1T | 6 | 16 | 21.21 | 24.21 | 15 | 10 | 25 | - | M4 | 5 | 0.29 | 0.029 | 0～0.38 | 0.0077 |
| PN1.5-13LJ10 | 1.5 | 13 | L | S1K | 10 | 23 | 27.58 | 30.58 | 15 | 10 | 25 | 4×1.8 | M4 | 5 | 0.62 | 0.063 | 0～0.38 | 0.014 |
| PN1.5-13LJ8 | 1.5 | 13 | L | S1T | 8 | 23 | 27.58 | 30.58 | 15 | 10 | 25 | - | M5 | 5 | 0.62 | 0.063 | 0～0.38 | 0.014 |
| PN1.5-13RJ10 | 1.5 | 13 | R | S1K | 10 | 23 | 27.58 | 30.58 | 15 | 10 | 25 | 4×1.8 | M4 | 5 | 0.62 | 0.063 | 0～0.38 | 0.014 |
| PN1.5-13RJ8 | 1.5 | 13 | R | S1T | 8 | 23 | 27.58 | 30.58 | 15 | 10 | 25 | - | M5 | 5 | 0.62 | 0.063 | 0～0.38 | 0.014 |
| PN1.5-15LJ10 | 1.5 | 15 | L | S1K | 10 | 25 | 31.82 | 34.82 | 15 | 10 | 25 | 4×1.8 | M4 | 5 | 0.93 | 0.095 | 0～0.38 | 0.018 |
| PN1.5-15LJ12 | 1.5 | 15 | L | S1K | 12 | 25 | 31.82 | 34.82 | 15 | 10 | 25 | 4×1.8 | M4 | 5 | 0.93 | 0.095 | 0～0.38 | 0.018 |
| PN1.5-15LJ8 | 1.5 | 15 | L | S1T | 8 | 25 | 31.82 | 34.82 | 15 | 10 | 25 | - | M5 | 5 | 0.93 | 0.095 | 0～0.38 | 0.018 |
| PN1.5-15RJ10 | 1.5 | 15 | R | S1K | 10 | 25 | 31.82 | 34.82 | 15 | 10 | 25 | 4×1.8 | M4 | 5 | 0.93 | 0.095 | 0～0.38 | 0.018 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PN1.5-10LJ6 | PN1.5-10LJ6 | P | 2,230 | - | - |
| PN1.5-10RJ6 | PN1.5-10RJ6 | P | 2,230 | - | - |
| PN1.5-13LJ10 | PN1.5-13LJ10 | P | 4,550 | - | - |
| PN1.5-13LJ8 | PN1.5-13LJ8 | P | 2,580 | - | - |
| PN1.5-13RJ10 | PN1.5-13RJ10 | P | 4,550 | - | - |
| PN1.5-13RJ8 | PN1.5-13RJ8 | P | 2,580 | - | - |
| PN1.5-15LJ10 | PN1.5-15LJ10 | P | 4,670 | - | - |
| PN1.5-15LJ12 | PN1.5-15LJ12 | P | 4,670 | - | - |
| PN1.5-15LJ8 | PN1.5-15LJ8 | P | 2,700 | - | - |
| PN1.5-15RJ10 | PN1.5-15RJ10 | P | 4,670 | - | - |
